دمپر برج خنک کننده (cooling tower damper)، یک قطعه کلیدی در سیستم برج خنک کننده است که بعنوان قابلیت کنترل جریان هوا کاربرد دارد. دمپر، مسئول برقراری و تنظیم جریان هوا در سیستم برج خنک کننده است تا بتواند به بهترین شکل از انتقال گرمای اضافی داخل سیستم و خنک کردن آب استفاده کند.
دمپر چیست؟
دمپر DAMPER، از قطعات برج خنک کننده که شامل دریچه یا صفحهای است که جریان هوا یا گاز را در کانالها، دودکشها یا سایر سیستمها، کنترل یا تنظیم میکند (تعدیل، منحرف و ایزوله میکند). دمپرها مکانیزمهای ایمنی حیاتی در بخشهای مختلف صنعتی از جمله پالایشگاههای نفت و گاز، تأسیسات تولید فولاد، سوزاندن ضایعات و معادن و بسیاری دیگر هستند.
انواع دمپر برج خنک کننده

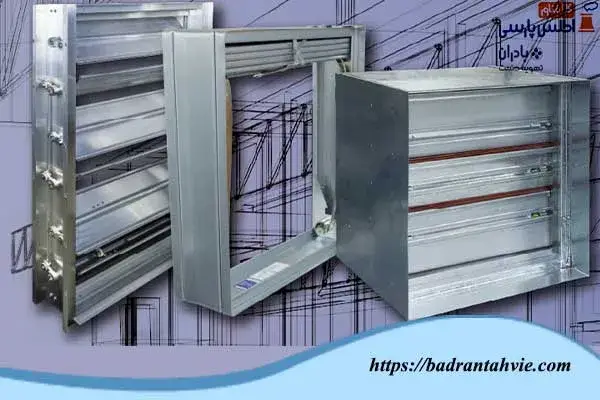

![دمپر در سیستم HVAC](https://badrantahvie.com/wp-content/uploads/%D8%AF%D9%85%D9%BE%D8%B1-%D8%AF%D8%B1-%D8%B3%DB%8C%D8%B3%D8%AA%D9%85-HVAC.webp)
هنگام بررسی اجزای ضروری برای پیکربندی سیستم HVAC، دمپرها نقشی حیاتی دارند. انواع مختلف دمپر در یک تقسیم بندی کلی عبارتند از:
- تقسیم بندی بر اساس روش کنترل
- تقسیم بندی بر اساس کاربرد
از جمله انواع مختلف دمپرها میتوان به دمپرهای خودکار، دمپرهای دستی، دمپرهای موازی، دمپرهای مخالف، دمپرهای تعادل، دمپرهای بای پس و دمپرهای آتش اشاره کرد. یک سوال اساسی در مورد نوع دمپرهایی که باید در برجهای خنک کننده نصب شوند مطرح میشود. انبوهی از گزینههای دمپر موجود ممکن است افراد عادی را تحت تأثیر قرار دهد. بیایید به دسته بندیهای مختلف بپردازیم تا درک جامعی از طیف وسیع انتخابهای دمپرها به دست آوریم.
انواع تیغه دمپرها کدامند؟
بیایید با بررسی دمپرها بر اساس نوع تیغه شروع کنیم.
دو نوع تیغه دمپر وجود دارد:
- تیغه دمپر موازی
- تیغه دمپر مخالف
در نوع موازی، تیغه ها شبیه به سایه لوور عمل کرده و با هم باز و بسته میشوند. هنگامی که بسته می شود، هر انتها روی انتهای آن قرار میگیرد. این سبک دمپر کاربرد اصلی خود را در کانالهایی با جریان هوا ثابت مییابد.
برای دمپرهای تیغهای مخالف، تیغهها در جهت مخالف میچرخند و در هنگام بسته شدن مهر و موم محکمتری ایجاد میکنند. این پیکربندی جریان هوای پایین دستی یکنواختتر از دمپر را امکان پذیر میکند.
انواع دمپرها بر اساس روش کنترل
دمپرها در هر کدام از سیستمهای تهویه مطبوع، سیستمهای گرمایشی و یا سایر دستگاههای تهویه هوا، به دو دسته دمپرهای دستی و دمپرهای اتوماتیک (خودکار)، تقسیم میشوند.
دمپرهای اتوماتیک و دستی چه تفاوتی دارند؟
همانطور که از نام آن پیداست، دمپرهای اتوماتیک به طور مستقل عمل میکنند. این سیستمها همچنین میتوانند از راه دور کنترل و برنامه ریزی شوند تا در پاسخ به شرایط آب و هوایی مختلف، خود تنظیم شوند. از طرف دیگر دمپرهای دستی نیاز به تنظیم دستی بر اساس جریان هوای مورد نظر دارند. اگر روی سقف یا نزدیک آن قرار گیرند، این می تواند چالشهایی ایجاد کند.
چگونه دمپرها (میراگرها) را بر اساس کاربرد طبقه بندی میکنند؟
بسته به اینکه دمپرها را برای استفاده خانگی یا تجاری در نظر میگیرید و اینکه یک ساختمان تجاری بزرگ یا کوچک است، نوع مورد نیاز ممکن است به طور قابل توجهی متفاوت باشد. هر یک از آنها نیز هدف خاصی را دنبال کرده و آن را برای موقعیتهای خاص مناسب میکند.
انواع دمپرهای اولیه شامل موارد زیر هستند:
- دمپرهای کنترلی
- متعادل کننده، پشتی
- چند منطقه ای
- صنعتی
- ایمنی
دمپرهای کنترلی
این دمپرها در اتصالات مجرای مختلف برای تنظیم جریان هوا در سراسر سیستم HVAC نصب میشوند. آنها همچنین میتوانند به ترکیب هوای گرم و سرد برای رسیدن به منطقه دمای ایدهآل برای سرنشینان کمک کنند. دمپرهای کنترلی به طور مرتب تیغهها را چندین بار در روز باز و بسته میکنند.
دمپرهای متعادل کننده
تکنسینهای ماهر پس از ارزیابی جو اتاق و تنظیم زاویه دقیق تیغه، دمپرهای متعادل کننده را نصب و تنظیم میکنند. آنها زمانی وارد کار میشوند که با اتاقهایی که به سختی گرم یا خنک میشوند، سر و کار دارند. هنگامی که تکنسین تیغهها را قفل میکند، تنظیمات نیاز به مداخله تکنسین دارند.
دمپرهای پشتی
این نوع دمپرها برای جریان هوای یک طرفه نصب شدهاند، این نوع شفتها را در یک انتهای هر تیغه تعبیه میکنند تا از برگشت هوا در جهت مخالف جلوگیری کنند و در صورت لزوم، تعادل میتواند کمک کننده باشد.
دمپرهای چند منطقهای
این نوع دمپرها طراحی شده برای ساختمانهایی با یک واحد انتقال هوا، مانند دفاتر تجاری کوچک یا مدارس، دمپرهای چند منطقهای به چندین کانال متصل شده و جریان هوا را در سراسر سیستم تنظیم میکنند.
دمپرهای صنعتی

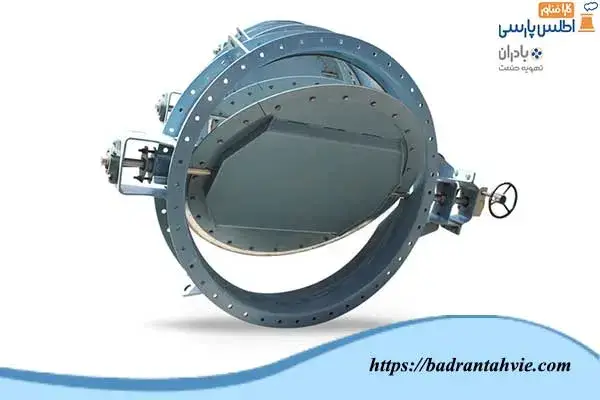

![دمپر صنعتی](https://badrantahvie.com/wp-content/uploads/%D8%AF%D9%85%D9%BE%D8%B1-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C.webp)
دمپرهای صنعتی که در کارخانهها و نیروگاهها مستقر میشوند، طوری طراحی شدهاند که جریان هوای قابل توجهی را مدیریت کنند و در شرایط سخت مقاومت کنند. آنها دمای بیش از 250 درجه فارنهایت و فشار شدید هوا را تحمل میکنند.
دمپرهای ایمنی

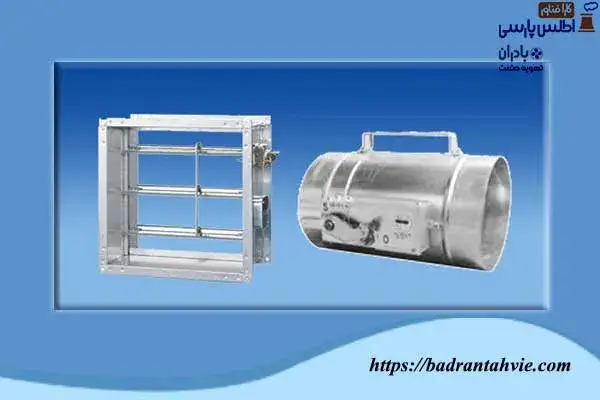

![دمپرهای دود و آتش](https://badrantahvie.com/wp-content/uploads/%D8%AF%D9%85%D9%BE%D8%B1%D9%87%D8%A7%DB%8C-%D8%AF%D9%88%D8%AF-%D9%88-%D8%A2%D8%AA%D8%B4.webp)
از مهمترین آنها میراگرهای ایمنی شامل دمپرهای آتش، دود و ترکیبی آتش / دود هستند. دمپرهای آتش نشانی دارای پیوندهای ذوبی هستند که در حضور آتش ذوب شده و به سرعت دمپر را از طریق گرانش یا عمل فنر میبندند. این امر گسترش آتش را از طریق مجاری ساختمان متوقف میکند.
دمپرهای دود به طور مشابه عمل کرده و در هنگام مواجهه با دود، گرما یا متغیرهای از پیش تعیین شده بسته میشوند. دمپرهای آتش / دود، پروتکلهای ایمنی آتش و دود را در یک واحد ترکیب میکنند و بر اساس یک اصل عمل میکنند.
چرا دمپرهای آتش بسیار مهم هستند؟
همه دمپرها در کنترل هوا و جریان هوا نقش دارند. دمپرهای آتش و دود، از انواع حیاتی هستند؛ زیرا از انتشار شرایط خطرناک جلوگیری میکنند. این دمپرها به جای مدیریت دما، مانع از حرکت شعله و دود در کانالهای ساختمان یا خانه میشوند. نحوه کارکرد دمپرهای آتش به صورت اتوماتیک است.
هنگامی که یک دمپر آتش نشانی، گرمای بیش از حد را تشخیص میدهد، پیوند ذوب شده آن ذوب شده و به طور خودکار دمپر damper را میبندد. این عمل فورا اکسیژن رسانی به مجرا را قطع کرده و آتش سوخت را از بین میبرد.
به طور مشابه، یک دمپر دود با جلوگیری از عبور دود از مجاری، از ساکنان محافظت میکند. دمپرهای آتش نشانی و دمپرهای دود برای ایمنی کارکنان و ساکنان بسیار مهم هستند.
انواع دمپرهای آتش نشانی کدامند؟
دو نوع دمپر آتش بر اساس نیاز سازنده موجود است:
- دمپرهای آتش نشانی دینامیکی
- دمپرهای آتش نشانی استاتیک
دمپرهای آتش پویا (دینامیکی)، معمولاً در داخل موانع عمودی سیستم HVAC قرار میگیرند. آنها به صورت فنری باقی مانده و در هنگام آتش سوزی به کار خود ادامه میدهند. هنگامی که آتش سوزی تشخیص داده میشود، فنهای داخلی دمپرهای فنری را فعال میکنند و جریان هوا را قطع کرده و از ساختمان محافظت میکنند.
دمپرهای آتش استاتیک، به گونه ای طراحی شدهاند که به محض تشخیص آتش، جریان هوا را به طور لحظهای متوقف میکنند. این دمپرها در داخل موانع افقی یافت میشوند. هنگامی که فعال میشود، تمام فنها به دلیل کاهش فشار هوا متوقف شده و از گسترش آتش جلوگیری میکنند.
اگرچه انواع مختلفی از دمپرها وجود دارد، اما همه آنها ببر طبق یک اصل عمل میکنند که آن عبارت است از اصل مدیریت جریان هوا. برخی از آنها با ترکیب هوای گرم و سرد برای دمای ایدهآل داخل خانه، راحتی را فراهم میکنند، در حالی که برخی دیگر برای ایمنی ضروری هستند. دمپرهای آتش، دمپرهای دود و دمپرهای ترکیبی آتش / دود برای حفظ جان در هنگام تهدید آتش حیاتی هستند. انتخاب بین انواع پویا و استاتیک و استفاده از این دمپرها، ایمنی ساختمان و مطابقت کدها را تضمین میکند!
اجزای اصلی دمپر هوا
دریچههای هوا شامل یک مکانیسم ساده با عناصر متحرک هستند. اجزای اصلی دمپر هوا شامل پرههایی هستند که موقعیت خود را برای کنترل جریان هوا تنظیم میکنند. علاوه بر این موارد، دمپرها شامل قابها، اتصالات، محورها، یاتاقانها، پیچ و مهرهها، پینهای تیغهها، موتورهای الکتریکی، فلنجها، بدنه و سایر اجزا هستند. تجهیزات دمپر نیز دارای قاب فولادی از جنس گالوانیزه و پرههای آلومینیومی اکسترود شده است. پرههای آنها نیز با کاهش نویز و فشار استاتیک مناسب، این توانایی را دارند که استحکام بیشتری را ایجاد کنند.
تفاوت لوور و دمپر چیست؟
- لوورها نوارهای زاویه داری هستند که اجازه عبور هوا و نور را میدهند. درحالیکه دمپرها بطورکلی جریان هوا را تنظیم میکنند.
- لوورها و دمپرها عمدتاً در سیستمهای تهویه مطبوع جریان هوا، مورد استفاده قرار میگیرند.
- تفاوت اصلی بین لوورها و دمپر در این است که پرههای لوورها ثابت هستند. اما پرههای DAMPER متحرک است.
- قطعات لوور به دلیل داشتن پرههای ثابت، نمیتوانند کنترلی بر تنظیم جریان هوا داشته باشند. ولی دمپرها به دلیل داشتن پرههای متحرک، میتوانند به عنوان یک تنظیم کننده برای کنترل جریان هوا، عمل کنند. جنس این قطعات معمولاً از آلومینیوم است.
- هر دوی این تجهیزات در سیستمهای تهویه مطبوع به طور گستردهای کاربرد دارند، ولی قطعات لوورها به عنوان مجرای ورودی هوا در انواع برج خنک کننده نیز نصب میشوند.
مزایا و معایب دمپرها در سیستم های HVAC
دلیل اصلی افزودن دمپرها به سیستم تهویه مطبوع، بهبود بهرهوری انرژی است. گرمایش و سرمایش اتاقها وقتی کسی از آنها استفاده نمیکند، انرژی را هدر داده و قبضهای ماهیانه شما را بالا میبرد. دمپرها میتوانند به کاهش مصرف انرژی و کاهش هزینههای ماهانه کمک کنند.
همچنین دمپرها قادرند اتاقهای فردی را تبدیل به فضایی راحتتر کنند. اجرای تهویه مطبوع در سرتاسر خانه ممکن است باعث شود برخی از اعضای خانواده احساس سرمای بیش از حد کنند، اما با یک سیستم منطقه کنترل شده با دمپر، آنها میتوانند هوای خنک را در فضایی که اشغال میکنند، محدود کرده تا حداکثر راحتی را تضمین کنند.
منطقه بندی همچنین میتواند به شما کمک کند تا نوسانات دمایی خانه را بهتر مدیریت کنید. عوامل مختلف، مانند پنجرههای بزرگ، میتوانند بر دمای هر اتاق تأثیر بگذارند و منجر به ایجاد نقاط گرمتر یا سردتر از سایر اتاقها شوند. یک سیستم منطقه بندی شده به شما امکان میدهد تهویه مطبوع را در اتاقهای خیلی گرم روشن کرده و در فضاهایی که خنکتر هستند، آن را کم نمایید.
با وجود تمام مزایا، دمپرها دارای معایبی هستند. نصب دمپرها در یک سیستم HVAC موجود میتواند پیچیده و گران باشد. این کاری است که بهتر است به حرفهایها سپرده شود، زیرا برای استفاده بیشتر از سرمایه گذاری نیاز به نصب صفحات متعدد دارد و همه آنها نیاز به سیم کشی خاصی برای اتصال به بقیه سیستم HVAC دارند.
هر زمان که اجزای مکانیکی را به سیستم تهویه مطبوع اضافه کنید، احتمال بروز مشکل وجود دارد. وقتی این موارد برای دمپرها اتفاق میافتد، باید پول نقد را برای تعمیرات بپردازید. حداقل اینکه، دمپرها به بررسی نگهداری سالانه نیاز دارند تا اطمینان حاصل شود که در شرایط کاری مطلوبی بوده و هیچ مشکلی ندارند.
قیمت دمپر برج خنک کننده
قیمت دمپرهای برج خنک کنتحت تاثیر عوامل مختلفی از جمله نوع اصلی آنها، مدلهای زیرمجموعهای هر دریچه هوا، سایز و اندازه، جنس موادی که برای ساخت آنها استفاده شده است و موقعیت مکانی که باید این تجهیزات نصب و راه اندازی شوند، قرار دارد.
برند کارخانه سازنده و میزان تنظیم شوندگی این تجهیزات نیز بر تعیین قیمت نهایی دمپر تاثیرگذار است. برای اطلاع از قیمت دقیق این تجهیزات و دیگر دستگاههای تهویه مطبوع (برج خنک کننده، دستگاه هواساز، اگزاست فن، اکونوپک، وی آر اف VRF) همراه با مشاوره فنی رایگان، از طریق شماره تلفنهای زیر با کارشناسان متخصص شرکت کارا فناور اطلس پارسی، تماس بگیرید.
شرکت کارا فناور اطلس پارسی (بادران تهویه صنعت)
تلفن تماس: ۰۲۱۲۶۷۰۹۹۱۸ / ۰۲۱۲۶۷۰۹۳۶۸ / ۰۲۱۲۲۶۴۵۸۹۰ / ۰۲۱۲۶۶۰۲۷۷۶
تماس فوری / واتس اپ۰۹۲۱۳۶۰۲۶۹۰
وب سایت رسمی:Badrantahvieh.net
ایمیل:badran.tahvieh@gmail.com
گروه تلگرام:Cooling tower
سوالات تکمیلی
1) سه نوع اصلی دمپر چیست؟
دمپرها را نیز میتوان بر اساس کاربردشان طبقهبندی کرد که در زیر به برخی از انواع اصلی آن اشاره میشود:
- دمپرهای متعادل کننده (دمپرهای حجمی)
- دمپرهای چهره و بای پس
- دمپرهای آتش نشانی
2) دمپر بسته شدن چیست؟
وقتی دمپرها باز هستند، جریان هوا را بدون مانع میدهند. وقتی بسته هستند، جریان هوا را محدود میکنند. بنابراین، دمپرهای HVAC در تنظیم دمای داخلی نقش دارند؛ زیرا جریان هوای گرم و خنک را به اتاقهای مختلف خانه شما کنترل میکنند. دمپرهای تهویه مطبوع معمولا در داخل کانالهای شما، نزدیک به هواگیر اصلی قرار دارند.
3) چگونه میتوان فهمید که دمپر بسته است؟
بررسی دیداری یکی از مطمئنترین راهها برای بررسی باز بودن یا نبودن دمپر است. به سادگی سر خود را در شومینه قرار دهید و به بالا نگاه کنید. اگر دمپر گلو دارید، دمپر بسته بلافاصله بالای سرتان دید شما را مسدود میکند. باید بتوانید بلند شوید و دمپر بسته را لمس کنید.
4) چند نوع دمپر در HVAC وجود دارد (انواع مختلف دمپر چیست)؟
انواع دمپرهای اولیه شامل دمپرهای کنترلی، متعادل کننده، پشتی، چند منطقه ای، صنعتی و ایمنی است.
5) دمپرها معمولاً برای چه ساختمانهایی استفاده میشوند؟
دمپرها معمولاً در ساختمانهای چند طبقه مورد استفاده قرار میگیرند. همچنین این تجهیزات را میتوان به دلیل قابلیت کنترل نمودن موثر جریان هوا، در کنار سیستمهای تهویه مطبوع استفاده کرد.
