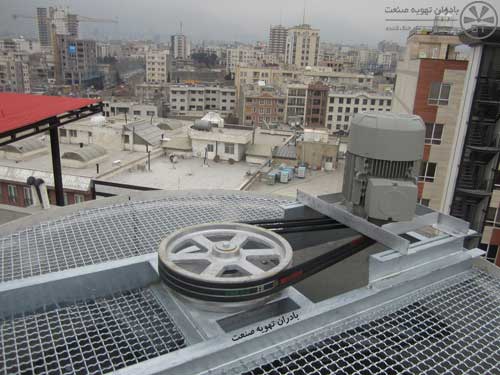

سیستم کاهش دور تسمه برج خنک کننده، قطعه‌‌ای است گرد، شامل یک پولی (چرخ یا قرقره Pulley) و شفت که سرعت دورانی الکتروموتور را به سرعت دورانی پایین تر تبدیل کرده و به پروانه انتقال می‌دهد. الکتروموتور برج خنک کننده به طور معمول با سرعت دورانی 1450 دور در دقیقه تهیه می‌شود. انتقال مستقیم این دور بالا به پروانه موجب شکست پروانه خواهد شد. بنابراین باید این سرعت دَوران بالا به سرعت دوران کمتر کاهش داد و به پروانه منتقل نمود.
تعداد زیادی از دستگاه‌های صنعتی، این تغییر سرعت دورانی را به وسیله نسبت چرخ ها انجام می‌دهند. برخی از کولینگ تاورها نیز کاهش سرعت دوران را بوسیله گیربکس برج خنک کننده اعمال می‌کنند. در این مقاله از کارا فناور اطلس پارسی، قصد داریم تا در مورد سیستم کاهنده دور تسمه کولینگ تاور و انواع آن مطالبی را بیان کنیم؛ پس با ما همراه باشید.
سیستم کاهش دور تسمه برج خنک کننده

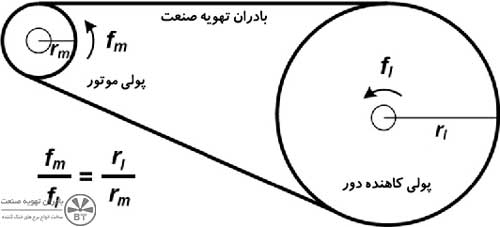

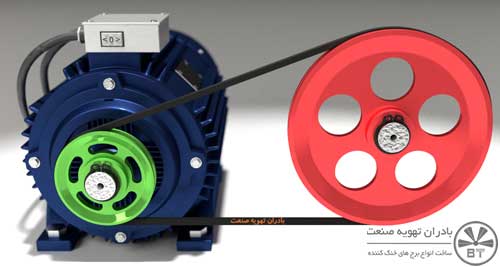

الکتروموتورها معمولاً در دورهای بالا ساخته و طراحی می شوند و ساخت الکتروموتور در دور پایین مشکل و پر هزینه خواهد بود. بنابراین برای تطبیق دور موتور بالای این الکتروموتورها با نیاز واقعی، باید از قطعات تکمیلی مانند گیربکس یا سیستم کاهنده دور تسمه و پولی استفاده شود. وقتی از این سیستم استفاده شود، در حقیقت از قانون قرقره‌ها استفاده می‌کنیم. در این روش دو قرقره یکی کوچک‌تر و دیگری بزرگتر است که سرعت دَوَران را کاهش و به گشتاور تبدیل می‌کند. مانند همان چیزی که در دنده‌های ماشین به کار گرفته می‌شود.
بنابراین در یک برج خنک کننده به دلیل ملاحضات طراحی فن برج خنک کننده، حداکثر دور بین 200 تا 500 دور در دقیقه است و باید سرعت دورانی الکتروموتور را از حدود 1450 دور در دقیقه به محدوده مجاز دوران پروانه تبدیل نمود. سرعت دوران با نسبت پولی‌ها تغییر می‌کند؛ بنابراین نسبت قطر پولی‌ها به یکدیگر نشان دهنده نسبت تبدیل سرعت است.
انواع کاهش دور تسمه‌ای برج خنک کننده
- کاهش دور تسمه‌ای طرح V ساده
- کاهش سرعت تسمه‌ای دندانه‌دار
کاهش دور تسمه‌ای طرح V ساده
کاهنده دور نوع تسمه ساده (V belt)، یکی از پرکاربردترین انواع کاهنده تسمه و پولی است که تسمه‌های این مدل با دو نوع تسمه عرض کوتاه b و تسمه عرض زیاد a استفاده می‌شود. در این میان، تسمه b بیشترین استفاده را در انواع برج خنک کننده، دارا است. تسمه سایز b54 و تسمه سایز b65 و سایر سایزهای بزرگتر معمولاً در سیستم‌های کاهش دور دو تسمه، سه تسمه و بالاتر کاربرد دارند.
کاهش سرعت تسمه‌ای دندانه‌دار
کاهش دور تسمه‌ای دنده‌دار، در موتورهای بسیار قوی همانند موتور ماشین (مثل تسمه تایم) استفاده می‌شود. اکثر ماشین آلات صنعتی که از موتورهای بسیار قوی با گشتاورهای بالا در آنها استفاده می‌شود، از سیستم کاهنده دور دنده‌ای برای انتقال قدرت بین اجزا مختلف استفاده می‌کنند.
اهمیت کاربرد کاهش دور در برج خنک کننده

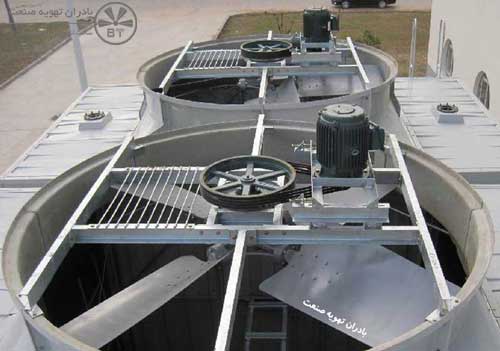

سیستم کاهش دور و کاهنده سرعت چرخشی در کولینگ تاور یکی از مهمترین اجزا و قطعات برج خنک کننده در هر دو مدل مداربسته و مدار باز است که در بخش هوا دهی و هوارسانی مشغول انجام وظیفه می‌باشد. اهمیت این بخش زمانی مشخص خواهد شد که با نصب اصولی و استاندارد سبب افزایش طول عمر پروانه و سهولت در چرخش فن خواهد گردید. در این سیستم هر چه قطر پروانه بیشتر باشد، باید سرعت دوران پروانه کاهش یابد. بنابراین هر چه طراحی سرعت دوران پروانه کمتر باشد، استهلاک فن کاهش می‌یابد و سرانجام سر و صدا کمتر شده و عمر آن نیز بالا می‌رود.
جنس سیستم کاهنده دور موتور
جنس کاهنده دور موتور و کاهنده دور فن از چدن است که دارای شفت بلند از فولاد گالوانیزه می‌باشد. می‌توان این قطعه را از برنج یا استنلس استیل نیز تهیه نمود. برای چرخش دو قسمت بروی هم از بلبرینگ استفاده می‌شود که این بلبرینگ باید مقاومت و کیفیت کافی داشته باشد تا طی عملکرد دستگاه به مشکل نخورد.
نکات مهم در انتخاب سیستم کاهش دور برج خنک کننده
- محاسبه توان الکتروموتور یا مولد مکانیکی در تأمین گشتاور مورد نیاز جهت چرخش پروانه
- تعیین و مشخص نمودن دور نامی (سرعت چرخشی نامی) یا استاندارد فن یا پروانه در کولینگ تاور
- محاسبه نسبت دور یا دور خروجی با استفاده از دور نامی مطابق فرمول ذکر شده
- نوع سیستم هوادهی (آکسیال یا سانتریفوژ) و محاسبه فشار دینامیکی و استاتیکی مورد نیاز فن
- نوع برج خنک کننده یا کولینگ تاور و جهت عبور جریان هوا و انتخاب نوع گیربکس یا تسمه پولی با توجه به شرایط طراحی
سرویس‌های دورهای سیستم کاهنده دور موتور
سیستم کاهش دور تسمه برج خنک کننده باید در دوره‌های زمانی مشخص گیریس کاری شود و در هنگام خراب شدن می‌توان بلبرینگ آن را تعویض نمود و مورد استفاده مجدد قرار داد. باید به این نکته توجه کرد که بازدید و گریس کاری سیستم کاهنده دور موتور در برج خنک کن باید به صورت مداوم انجام شود و هر گونه صدای غیر عادی یا لقی مورد توجه قرار گیرد و نسبت به تعمیر یا تعویض آن اقدام شود.
