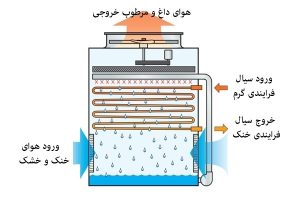

برج خنک کننده یا کولینگ تاور (Cooling Tower) دستگاهی است که گرمای بوجود آمده در فرآیند ها، ماشین ها و دستگاه های صنعتی را از آب در حال جریان دریافت و از طریق تبخیر آن را به اتمسفر انتقال می دهد و مجددا آب خنک را به سیستم برمیگرداند. در برج خنک کن بخشی از آب با دریافت گرما از فاز مایع به فاز بخار تبدیل می شود و به اتمسفر وارد می شود. هنگامی که این تبخیر انجام شود با توجه به انرژی که از آب گرفته شده است میزان دمای مابقی آب که به صورت سیال است کاهش می یابد. به این پدیده سرمایش تبخیری ( Evaporative Cooling ) می گویند و این همان چیزی است که در کولینگ تاور مورد استفاده قرار می گیرد. ( وظیفه برج خنک کننده )


برج خنک کننده در کجا استفاده می شود؟

برج خنک کن به صورت گسترده در انواع صنایع به کار می رود از جمله در صنایع نفت ، پالایشگاه ، پتروشیمی ، نیروگاه حرارتی ، نیروگاه اتمی ، کارخانجات شیمیایی ، غذایی ، دارویی ، صنایع ذوب فلزات ، ریخته گری ، کوره های القایی ، صنایع تولید لاستیک و پلاستیک ، صنایع تولید شیشه ، صنایع تولید سرامیک و کاشی ، صنایع تولید خودرو ، صنایع رنگ ، کارخانجات تولید لبنیات و مواد غذایی ،  صنایع تولید کاغذ و تقریبا هر جایی که در پروسه تولید و ساخت نیاز به آب خنک باشد. ( مطالعه بیشتر در مورد برج خنک کننده نیروگاه )

نیروگاه هاصنعت نفتصنعت فلزات و آلیصنایع غذایی

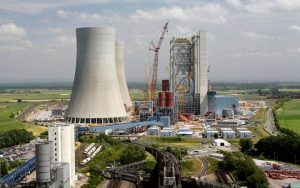

نیروگاه حرارتی
نیروگاه اتمی
نیروگاه برقی

پالایشگاه
پتروشیمی
لاستیک
پلاستیک
ذوب و ریخته گری
کوره القایی
تولید شیشه
سرامیک و کاشی
لبنیات
روغن و چربی
کنسرو سازی

تاریخچه برج خنک کننده از قرن 19 آغاز می شود که برج خنک کن اولین بار برای استفاده در موتور بخار و خنک کردن کندانسور مورد استفاده قرار گرفت ، این کندانسور ها برای به مایع در آوردن بخار حاصل از موتور بخار مورد استفاده قرار گرفتند تا فشار پشت موتور را کاهش دهند و در نتیجه مصرف سوخت کاهش یابد و همچنین آب تقطیر شده مجددا مورد استفاده قرار گیرد.


چرا کولینگ تاور در بالای ساختمان های مسکونی، تجاری و اداری نصب می شود؟

برای خنک کردن هوای درون ساختمان از تجهیزات سرمایش استفاده می شود. تجهیزات اصلی یک سیستم سرمایش عبارتند از : چیلر ، برج خنک کن ، فن کوئل ، هواساز و پمپ .

چیلر ها آب بسیار سرد با دمای 5 تا 10 درجه سانتیگراد تامین می کنند، این آب سرد وارد فن کوئل و هواساز می شود و هوای داخل ساختمان را خنک میکند. چیلر در هنگام کار گرم می شود و برای فعالیت مداوم و موثر نیاز به خنک کردن آن می باشد، کولینگ تاور برای خنک کردن چیلر به کار می رود. برج خنک کن گرمای چیلر را گرفته و به هوا می فرستد. انتخاب چیلر و برج خنک کن برای ساختمان وابسته به شرایط آب و هوایی منطقه می باشد، شرایط انتخاب در شهر تهران در جدول زیر نشان داده شده است. ( مطالعه بیشتر چیلر و برج خنک کننده )

زیر بنای زیر 1000 متر مربعزیر بنای بین 1000 تا 2000 متر مربعزیر بنای بین 2000 تا 3000 متر مربعزیر بنای بین 3000 تا 4500 متر مربع
چیلر 30 تن
برج خنک کن 50 تن
چیلر 60 تن
برج خنک کن 80 تن
چیلر 100 تن
برج خنک کن 125 تن
چیلر 150 تن
برج خنک کن 200 تن
برج-خنک-کن-چیلر

انواع برج خنک کن کدام است؟

برج خنک کن دارای انواع مختلفی می باشد که از لحاظ مسیر جریان آب و هوا، نحوه ساخت و روش انتقال حرارت تقسیم بندی می شوند. انتخاب نوع برج خنک کن بر اساس نوع و نیاز واحد بهره بردار انتخاب می گردد. تقسیم بندی انواع کولینگ تاور به شرح زیر است ( توضیح کامل انواع برج خنک کننده )

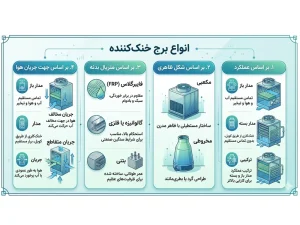

تقسیم بندی از نظر جریان هوا در کولینگ تاورتقسیم بندی بر اساس جنس سازه کولینگ تاورتقسیم بندی از نظر ویژگی های خاصتقسیم بندی بر اساس مدار جریان آبتقسیم بندی از نظر شکل هندسی و ویژگی
جریان طبیعی
جریان مکانیکی
جریان اجباری
جریان القایی
جریان مرکب
فایبرگلاس
گالوانیزه

فلزی
بتنی
چوبی
آدیاباتیک
اتمسفری
بدون پکینگ
بدون فن
هلر
هوایی
مرطوب
مدار بسته
خشک
هیبریدی
مکعبی
گرد

جریان مخالف
جریان متقاطع
طراحی-کولینگ-تاور

تجهیزات و قطعات برج خنک کن

قطعات برج خنک کننده عبارتند از: الکتروموتور ، کاهنده دور/ گریبکس ، فن استک ، نازل ها / آب پخش کن ، لوله های توزیع آب ، پکینگ / سطوح انتقال حرارت ، قطره گیر ، بدنه / تشت / سازه اصلی ، ساپورت های فلزی با کامپوزیت جهت نگه داشتن تجهیزات ، فلنج های ورود و خروج ، دریچه های هوا، اتصالات دستگاه. هر کدام از این قطعات و تجهیزات دارای انواع مختلف هستند که متناسب طراحی و عملکرد برج خنک کن مورد استفاده قرار می گیرند.

نقشه-برج-خنک-کننده

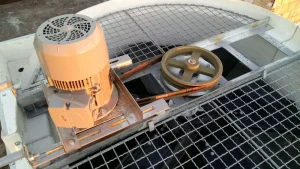

  • الکتروموتور : به گردش درآوردن پروانه ( الکتروموتور برج خنک کن باید در مقابل رطوبت ، حرارت و هوای آلوده عایق باشد و در شرایط آب و هوایی مختلف عملکرد آن دچار اخلال نشود )
  • فن : به جریان انداختن هوا در کولینگ تاور( فن یکی از مهمترین و اصلی ترین اجزاء برج خنک کن می باشد که عملکرد دستگاه به شدت به آن وابسته می باشد. فن باید سبک باشد تا نیروی گشتاور محرکه کمتری برای به دوران درآوردن آن لازم باشد و همچنین مقاومت کافی در برابر تنش و خستگی داشته باشد به صورت متداول از استیل ، آلومینیوم ، فایبرگلاس و یا انواع پلاستک می سازند. فن ها معمولا در دو نوع محوری و سانتریفیوژ مورد استفاده قرار می گیرند که نوع سانتریفیوژ فشار استاتیکی بالاتر و نوع محوری دبی بالاتری تأمین می کنند )
فن-آلومینیومی-برج-خنک-کننده
  • فن استک : دودکش بالای برج خنک کن ( فن استک به جریان هوای خروجی نظم بخشیده و از عملکرد فن محافظت می کند. فن استک برج خنک کن با نام های تنوره فن و یا فن رینگ نیز نامیده می شود. طراحی فن استک باید به نحوی باشد که اصطحکاک و اتلاف انرژی را به حداقل برساند و سرعت و فشار هوا را کنترل نماید. معمولا فن استک یا فن رینگ از جنس فایبرگلاس ساخته می شود که با ابعاد دقیق قابل ساخت است و بسیار سبک می باشد، فن استک ها جهت بیشینه کردن راندمان فن، جلوگیری از چرخش برعکس فن و کمینه کردن چرخش مجدد هوای خروجی مورد استفاده قرار می گیرند.  به طور کلی فن استک از سه ناحیه ناحیه تشکیل شده است: ناحیه ورودی، ناحیه صاف و ناحیه بازیابی سرعت. )
  • پکینگ : ایجاد سطح تماس گسترده میان آب و هوا ( نقش پکینگ ایجاد حداکثر سطح تماس میان آب و هوا در طولانی ترین بازه زمانی ممکن می باشد تا بتواند تبخیر را به حداکثر رسانده و آب را بیشتر خنک کند. پکینگ یا سطوح انتقال حرارت به عنوان قلب کولینگ تاور شناخته می شود و در دو مدل اساسی اسپلش ( قطره ای ) و فیلمی طراحی و ساخته می شود. هر دو نوع پکینگ فیلمی و اسپلش برای استفاده در کولینگ تاور به کار برده می شوند ، اما پکینگ فیلمی دارای راندمان بیشتری نسبت به پکینگ اسپلش می باشد و سطح تماس گسترده تری میان آب و هوا ایجاد می نماید ولی پکینگ فیلمی نسبت به پکینگ اسپلش در مقابل رسوب و آب بی کیفیت مقاومت کمتری دارد و ضمن اینکه تحمل دمایی کمتری دارد زودتر دچار گرفتگی و فرسایش می شود. )
پکینگ-کولینگ-تاور
جدول-مقایسه-پکینگ-برج-خنک-کننده
  • نازل : پاشش و توزیع آب
  • قطره گیر : جلوگیری از پرتاب آب به بیرون
  • لوور : دریچه های ورود هوا
  • حوضچه یا تشت: محل جمع شدن آب سرد
  • سیستم توزیع آب : لوله ها ورود و خروج آب
  • فلنج: اتصالات ورودی و خروجی
  • اسکلت و سازه : بدنه و استخوانبندی برج خنک کن
  • کلگی توزیع آب : در برج های گرد جهت توزیع آب ( آبگردان یا آب پخش کن برج خنک کننده بروی لوله اصلی ورودی در مرکز برج سوار می شود ، آب از قسمت زیرین کلگی توزیع آب وارد شده و از خروجی ها به صورت دورانی بوسیله لوله های آرم توزیع می گردد )
آب-پخش-کن-برج-خنک-کن
  • چوب اشباع : چوب اشباع شده جهت ایجاد سطح تماس آب و هوا ( فرآیند اشباع سازی جهت افزایش عمر چوب به وسیله اسید کرومات مس و به میزان مشخص تحت فشار صورت می گیرد و معمولا از چوب درختان کاج نزدیک به قطب شمال ( چوب روسی ) با رعابت استاندارد های حد ترک و گره در چوب استفاده می شود )
  • کاهنده دور تسمه ای : پولی جهت کاهش سرعت دورانی پروانه ( جنس کاهنده دور موتور و کاهنده دور فن از چدن می باشد که دارای شفت بلند از فولاد گالوانیزه می باشد، می توان این قطعه را از برنج یا استنلس استیل نیز تهیه نمود، برای چرخش دو قسمت بروی هم از بلبرینگ استفاده می شود این بلبرینگ باید مقاومت و کیفیت کافی داشته باشد تا طی عملکرد دستگاه به مشکل نخورد )
سیستم-کاهش-دور-تسمه-برج-خنک-کننده
  • شفت : انتقال حرکت دورانی الکتروموتور به گیربکس
  • گیربکس : جعبه دنده جهت کاهش سرعت دورانی پروانه

در کاتالوگ برج خنک کننده تمام مشخصات شامل شرح کارکرد، جدول مشخصات فنی، شرح قطعات و اجزاء، نمودار تعیین ظرفیت و رزومه پروژه های برج خنک کن آورده شده است.


لوازم جانبی برج خنک کن:

به تجهیزات تکمیلی برای کولینگ تاور جهت اقدامات کنترل ، محافظت ، نظارت و نگهداری می گویند. این تجهیزات معمولا شامل سوئیچ های کنترل ارتعاش ، هیتر تشت، سیستم کنترل هوشمند یا ترموستات برج خنک کن ، ترتیب سنج برج های خنک کن ، کنترل سطح آب و شیر های برقی و سنسور های دما و … می باشند. هر کدام از این لوازم جانبی برج خنک کن برای هدف و کاربردی مشخص طراحی شده است که بنا به نیاز کاربر برج خنک کن طراحی و مورد استفاده قرار می گیرند. ( مطالعه بیشتر لوازم جانبی برج خنک کننده )

  • سیستم کنترل هوشمند: کنترل دور پروانه با اینورتر و بر اساس دما ( این سیستم از اجزاء اصلی اینورتر ، پی آی دی کنترلر  و سنسور تشکیل شده است. نحوه کار این سیستم به این شکل است که سنسور دمای آب خروجی از برج خنک کننده را اندازه گرفته و به صورت میلی ولت به پی آی دی کنترلر ارسال می کند سپس پی آی دی کنترلر آن را پردازش می کند و به صورت میلی آمپر به اینورتر فرمان می دهد تا سرعت دوران پروانه را به وسیله فرکانس بین صفر تا پنجاه هرتز تنظیم و به الکتروموتور فرمان دهد )
کنترل هوشمند برج خنک کننده
  • هیتر : هیتر جهت جلوگیری از یخ زدن کولینگ تاور در زمستان ( هیتر تشت برج خنک کننده عبارتست از هیتر های برقی که در تشت آب سرد برج خنک کننده تعبیه می شوند تا از یخ زدن و شکستن تشت در فصول سرد سال محافظت کنند. همچنین این هیتر ها با گرم کردن آب تشت فضای داخل برج خنک کن را نیز گرم نموده و از یخ بستن قسمت های فوقانی از جمله فن و الکتروموتور جلوگیری می کنند. این هیتر ها باید به صورت مناسب و فلنجی نصب شود تا خطر برق گرفتگی ایجاد نکند و همچنین از قطعات ضد زنگ و بسیار مقاوم باشد تا به مرور زمان دچار مشکل نشود )
لوازم جانبی برج خنک کن
لوازم یدکی برج خنک کن
  • پیمایش گرمایی: پیمایش گرمایی الکتریکی در برج خنک کن ( Electrical heat trace ) عبارتست از کابل های گرما دهنده ای که دور تشت برج خنک کن و در طول مسیر لوله کشی خوابانده شده و با تولید گرما از جریان الکتریکی از یخ زدن تشت و لوله ها و تجهیزات دیگر محافظت می کند.
پیمایش الکتریکی در برج خنک کن

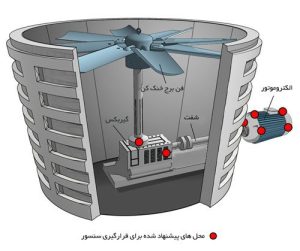

  • سوِئیچ ارتعاش : کنترل ارتعاش در کولینگ تاور ( سوئیچ کنترل ارتعاش برج خنک کن جهت جلوگیری از تخریب مکانیکی دستگاه به هنگام بار یا ارتعاش بیش از حد مورد استفاده قرار می گیرد. در صورتی که یکی از قطعات متحرک برج خنک کن مانند فن دچار مشکل شود قبل از تخریب شروع به ارتعاشات غیر عادی می کند که در صورت قرار دادن سوئیچ کنترل بلافاصله کولینگ تاور را خاموش می کند و از تخریب بیشتر برج خنک کن جلوگیری می شود و قبل از آسیب این فرصت را به کاربر می دهد که در زمان مناسب نسبت به تعمیرات با هزینه های به مراتب کمتر اقدام شود )
لوازم جانبی برج خنک کننده
  • کنترل سطح آب : تنظیم سطح آب درون برج
  • ترموستات : تنظیم دما آب خروجی کولینگ تاور
  • ترتیب سنج : روشن کردن متناوب سلول های کولینگ تاور
  • شیر برقی: جهت کنترل ورود آب جبرانی

مراحل خرید برج خنک کن به چه صورت است؟

جهت خرید برج خنک کننده ابتدا باید پلان نیاز به دستگاه خنک کن نوشته شود، سپس با توجه شرایط دمایی ظرفیت برج خنک کن مشخص شود، نوع دستگاه ، قطعات و تجهیزات بررسی و انتخاب شود، قیمت ها و خدمات تامین کنندگان مقایسه شود و سپس نسبت به خرید اقدام گردد.


قیمت برج خنک کن چقدر است؟

قیمت برج خنک کننده همانند سایر دستگاه های صنعتی وابسته به پارامتر ها و شاخصه های متعددی می باشد، باید در نظر داشت که هزینه استفاده از کولینگ تاور، فقط هزینه مربوط به خرید آن نمی باشد و هزینه های جانبی دیگری از جمله هزینه طراحی و اجرای لوله کشی، هزینه ساخت فوندانسیون ، هزینه تأمین آب را شامل می شود. قیمت تمام شده یک برج خنک کن صنعتی مجموع هزینه های ساخت اجزا تشکیل دهنده به ترتیب زیر می باشد:

بدنه و سازه برجپکینگ و قطره گیرالکتروموتور و پروانهتجهیزات جانبی
60 درصد قیمت کل20 درصد از قیمت کل20 درصد از قیمت کل10 درصد از قیمت کل
قیمت-برج-خنک-کننده-99

مانند تمام تجهیزات و ماشین آلات صنعتی کولینگ تاور را نیز می توان به صورت دست دوم خریداری کرد یا به فروش رسانید. استفاده از برج خنک کن دست دوم اگرچه در ابتدا می تواند هزینه های اولیه کمتری برای خریدار داشته باشد ولی در صورتیکه این برج خنک کن شرایط فنی مناسبی نداشته باشد و یا دچار استهلاک شده باشد امکان دارد در ادامه هزینه های تعمیرات و نگهداری بالایی را به خریدار تحمیل نماید. ( نحوه کارشناسی و موارد فروش برج خنک کننده دست دوم )


ظرفیت کولینگ تاور را چگونه باید تعیین کنیم؟

انتخاب برج خنک کن بر اساس چهار پارامتر اصلی دمای ورود آب به کولینگ تاور ، دمای خروج آب از کولینگ تاور ، حداکثر دمای مرطوب محیط نصب و دبی آب در گردش انجام می شود و پس از تعیین تناژ و ظرفیت باید نسبت به تطبیق دبی آب فعلی و اتصالات اطمینان حاصل کرد.

محاسبه ظرفیت کولینگ تاور به دو روش امکان پذیر است، استفاده از نرم افزار آنلاین برج خنک کن، استفاده از نمودار های انتخاب کولینگ تاور:

محاسبه برج خنک کننده به صورت آنلاین به وسیله نرم افزار (محاسبه برج خنک کننده)محاسبه برج خنک کننده با استفاده از نمودار های طراحی شده (نمودار انتخاب برج خنک کننده)
دمای آب ورودی به برج خنک کن، دمای آب خروج از برج خنک کن را وارد نمایید. منطقه جغرافیایی محل نصب برج خنک کن را انتخاب نمایید سپس میزان دبی آب در گردش را وارد نمایید. نرم افزار میزان تناژ دستگاه و مشخصات را اعلام می نماید.با داشتن چهار پارامتر دمای آب ورود به برج خنک کننده ، دمای آب خروج از برج خنک کننده ، حداکثر دمای مرطوب محیط و دبی آب در گردش می توان با استفاده از نمودار انتخاب برج خنک کننده میزان ظرفیت برج خنک کن را بدست آورد.

جهت وارد کردن اطلاعات در نرم افزار واحد های دما حتما باید به درجه سانتیگراد باشد و واحد دبی آب به متر مکعب در ساعت باشد. میتوانید از محاسبه گر های تبدیل واحد دما و تبدیل واحد دبی آب جهت تغییر واحد ها استفاده کنید.


مفهوم تناژ برج خنک کن چیست؟

تناژ برج خنک کننده به معنی تن تبرید یا ظرفیت خنک کاری کولینگ تاور است و واحدی برای سنجش انتقال حرارت است. یک تن تبرید برابر میزان گرمای لازم برای آب کردن یک تن ( 907 کیلوگرم ) یخ 0 درجه به آب 0 درجه در مدت زمان 24 ساعت می باشد. یک تن برابر 12000 Btu/hr یا 3.5 kw می باشد. بنابراین وقتی اعلام می شود که تناژ یک برج خنک کن برابر 200 تن تبرید است یعنی برابر 700 کیلووات یا 2400000 Btu/hr می باشد. معمولا برای تفکیک و دسته بندی برج های خنک کن از واحد تن استفاده می شود به طور مثال برج خنک کن CS-100 یعنی برج خنک کن مدل CS با ظرفیت 100 تن تبرید است.

محاسبه راندمان برج خنک کننده
محاسبه راندمان برج خنک کننده

دمای مرطوب محل نصب کولینگ تاور را چگونه پیدا کنیم؟

در صفحه دمای مرطوب شهر های ایران اطلاعات بیش از 450 شهر ایران را جمع آوری و بروی سایت قرار داده ایم، این اطلاعات از ایستگاه های هواشناسی سراسر کشور ایران گرد آوری شده است. دمای خشک شهر های ایران را هم جهت بررسی بیشتر قرار داده ایم.


میزان مصرف آب برج خنک کن چقدر است؟

برج خنک کن دستگاهی است که به کمک مکانیزم تبخیر آب موجب خنک شدن آب می شود ، که این عملکرد مصرف آب قابل توجهی را به دنبال خواهد داشت. محاسبه مصرف آب برج خنک کن بر اساس شش پارامتر تعیین می گردد که به ترتیب : دمای ورود آب گرم به برج خنک کن ، دمای خروج آب سرد از برج خنک کن ، دمای مرطوب هوا ، دبی آب در گردش در برج خنک کن ، سیکل تغلیظ طراحی شده و مقدار نرخ پرتاب آب از کولینگ تاور می باشد. ( محاسبه مصرف آب برج خنک کننده )

آب جبرانی کولینگ تاور

میزان تبخیر آب در برج خنک کن چقدر است و به چه عواملی بستگی دارد؟

تبخیر آب در برج خنک کن مقدار آبی است که درهنگام فعالیت کولینگ تاور تبخیر و به صورت بخار آب از دستگاه خارج می گردد. برج های خنک کن دستگاه های تبخیری هستند یعنی عملکرد این دستگاه بر اساس تبخیر آب می باشد. این دستگاه سطح تماس و زمان تماس بیشتر میان آب و هوا ایجاد می کند که موجب کاهش دمای آب می شود. میزان تبخیر آب ارتباط مستقیم با توان خنک کاری دستگاه دارد هر چه دستگاه ابعاد بزرگتر و تناژ بیشتری داشته باشد میزان تبخیر صورت گرفته بسیار بیشتر خواهد بود. ( محاسبه تبخیر آب در برج خنک کننده )


بلودان به چه معنی است؟ چگونه مقدار آن را بدست آوریم؟

بلودان مقدار آبی است که از آب کولینگ تاور تخلیه و با آب تازه جایگزین میکنیم تا میزان سختی آب را کاهش دهیم. برج خنک کن یک دستگاه تبخیری است و همواره به دلیل تبخیر آب ، مقدار سختی و غلظت املاح آب در حال افزایش است. در صورتی که میزان املاح موجود در آب از نقطه اشباع عبور کند رسوب شروع به تشکیل شدن خواهند کرد و اگر این میزان املاح و ناخالصی بالاتر از نقطه اشباع باشد رسوبات به سرعت به شکل ذرات بسیار سخت در می آیند و به تمامی اجزاء کولینگ تاور آسیب وارد می کنند. به همین دلیل برای جلوگیری از افزایش بیش از حد سختی، مقداری از آب در حال گردش در کولینگ تاور تخلیه شده و آب جدید جایگزین می شود که به این عمل بلودان یا زیر آب میگویند. ( محاسبه بلودان برج خنک کننده )


پرتاب آب در برج خنک کن چقدر است و به چه عواملی بستگی دارد؟

پرتاب آب در برج خنک کن به قطرات آبی گویند که بوسیله جریان هوا به بیرون از برج خنک کن پرتاب می گردند. انتقال این قطرات به بیرون از کولینگ تاور علاوه بر اینکه باعث هدر رفت آب می شود در عین حال باعث آلوده شدن محیط می شود به طوریکه اگر در آب کولینگ تاور مواد شیمیایی خطرناک یا باکتری لژوینلا باشد در محیط و فضا پخش شده و باعث بیمار شدن افراد می شود، بیماری لژیونلا یکی از خطرناکترین بیماری ها است که در مبتلایان باعث مرگ میشود. ( محاسبه پرتاب آب در برج خنک کننده )


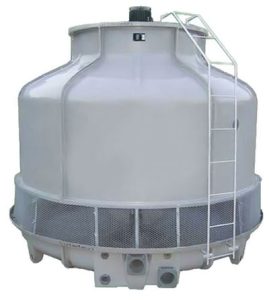

آیا می توانیم مصرف آب برج خنک کن را کاهش دهیم؟

در حقیقت راه هایی برای کاهش مصرف آب برج خنک کننده هست از جمله نصب کنترل هوشمند اینورتر، تنظیم دمای خروجی مورد نیاز، استفاده از مواد شیمیایی ضد رسوب، نصب آفتابگیر، تخلیه بلودان از آب گرم و… ولی نباید از هیچ کدام از این راه ها انتظار معجزه داشت زیرا که اساس کار کولینگ تاور بر تبخیر آب استوار می باشد.


تعمیر برج خنک کن چگونه است و در چه زمانی باید انجام شود؟

تعمیرات برج خنک کننده شامل مجموعه اقداماتی جهت بازسازی ، بروز رسانی و بهسازی برج خنک کننده است، اقداماتی از جمله: تعویض قطعات مصرفی شامل پکینگ، تسمه، نازل، آب پخش کن، بازسازی بدنه و رفع نشتی کولینگ تاور، تعویض قطعات معیوب از جمله پروانه یا الکتروموتور و یا ارتقا عملکرد دستگاه شامل کاهش مصرف آب یا کاهش مصرف انرژی. بسیاری از قطعات کولینگ تاور در دوره زمانبندی مشخص نیاز به بازرسی ، تعمیر و یا تعویض دارند، بازرسی قطعات باید مطابق جدول زمانبدنی صورت پذیرد.

جدول-زمانبندی-بازرسی-کولینگ-تاور

نگهداری برج خنک کن در زمستان

نگهداری برج خنک کننده در زمستان برای واحد هایی که در مناطق سردسیر به کار گرفته می شوند یا واحد هایی که در زمستان به فعالیت می پردازند دارای اصول مهمی می باشد که باید رعایت شود. در هنگام استفاده از کولینگ تاور اگر دمای مرطوب محیط به مدت 24 ساعت کمتر از صفر درجه سانتیگراد باشد ما این حالت را ” شرایط یخ زدگی پایدار ” می نامیم.

  • هرگز برج خنک کننده را بدون بار حرارتی راه اندازی نکنید.
  • هر گاه نیاز بود از بای پس برای بالا بردن دمای آب استفاده کنید.
  • هرگز مقدار دبی آب را کاهش ندهید و همیشه در محدوده نرمال به روی پکینگ ها توزیع شود.
  • میزان دبی فن کنترل شود و در صورت نیاز فن از مدار خارج شود.
  • بررسی روزانه کولینگ تاور جهت جلوگیری از یخ زدن.

مطالعه کامل مطلب ” نگهداری برج خنک کننده در زمستان


لوله کشی برج خنک کن چگونه انجام می شود؟

لوله کشی برج خنک کننده به معنی ایجاد و ساخت مسیر انتقال آب میان سیستم و دستگاه برج خنک کننده است. جهت خنک کردن آب باید بتوانیم آن را به برج خنک کننده منتقل و پس از خنک شدن مجددا به سیستم برگردانیم. این انتقال به وسیله قدرت پمپ و در مسیر لوله کشی رفت و برگشت میان سیستم و برج خنک کننده انجام می شود. لوله کشی برج خنک کن دارای اصول و قواعد زیر می باشد:

  • پمپ باید در پایین ترین نقطه لوله کشی قرار بگیرد.
  • تکه های لوله کشی اعم از زانویی و مابقی باید به صورت هم مرکز نصب شود.
  • ترجیحا قطر لوله کشی در تمام مسیر یکسان باشد.
  • ترجیحا مسیر لوله کشی صاف و دارای کمترین پیچ و تاب باشد.
  • بهتر است زانویی ها، شیر ها و صافی ها در مسیر خروج پمپ باشد.
  • لوله مکش پمپ حتی الامکان صاف باشد.
  • در مسیر مکش گیج نصب کنید تا فشار منفی تشخیص داده شود.
  • با طراحی واتر لگ در لوله کشی اجازه ندهید پس از خاموش کردن پمپ برج سر ریز کند.

مشکلات رایج در لوله کشی کولینگ تاور عبارتند از:

  1. تخمین غلط هد پمپ
  2. به وجود آمدن کاویتاسیون و از دست رفتن قدرت پمپ به دلیل فشار ناکافی مکش
  3. وجود هوا در ناحیه مکش پمپ
  4. رفتار غیر پایدار پمپ در نقاط عملکرد به دلیل کاربرد اشتباه کنترل های بای پس و یا افت فشار بالا در نازل ها
  5. تعمیر و نظارت ناکافی بروی پمپ ، گرفتگی لوله و رسوب گرفتن کندانسور

انتخاب پمپ برج خنک کن به چه صورت می باشد؟

انتخاب پمپ برج خنک کن بر اساس دو پارامتر دبی آب در گردش و مجموع هد آب به دست می آید. دبی آب در گردش عبارتست از مقدار حجم آب در واحد زمان که در مدار برج خنک کننده به گردش در می آید و هد به معنی اختلاف فشار لازم برای به جریان انداختن آب درون مدار می باشد.

محاسبه هد پمپ برج خنک کننده برابر مجموع هد مورد نیاز برای غلبه بر اصطکاک جریان آب در طول لوله کشی ، هد استاتیک ( فقط برج خنک کننده مدار باز ) ، افت فشار آب در کندانسور ، افت فشار آب در برج خنک کننده  و شیر ها می باشد. ( مطالب مرتبط لوله مکش پمپ برج خنک کننده و کاویتاسیون در پمپ برج خنک کننده )


کیفیت آب برج خنک کن

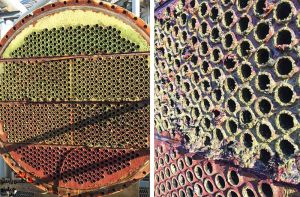

کیفیت آبی که در کولینگ تاور به گردش در می آید بسیار مهم می باشد چراکه اگر کیفیت آب پایین باشد به تجهیزات دستگاه آسیب رسانده و موجب تشکیل رسوبات خواهد شد. عملیات آبی در برج خنک کننده به معنی مجموعه اقدامات و تمهیداتی است که به منظور جلوگیری از آسیب به برج خنک کن به وسیله رسوب می باشد. در واحد های صنعتی عملیات آبی برای افزایش عمر تجهیزات و حفظ راندمان برج های خنک کن ضروری می باشد و اگر عملیات آبی انجام نشود موجب رشد ارگانیگ ها ، گرفتگی و خوردگی در کولینگ تاور می شود که می تواند راندمان آن را تحت تأثیر قرار دهد و هزینه های تعمیر و نگهداری و توقف برج خنک کن را به دنبال خواهد داشت.


وجود چه موادی در آب برج خنک کن مضر می باشد؟

  • آلکالینیتی : بزرگی ذرات کربنات کلسیم را تعیین می کند.
  • کلراید : فلزات را دچار خوردگی می کند ، بسته به نوع تجهیزات برج خنک کننده مقادیر مختلف آن قابل تحمل است.
  • سختی : تشکیل رسوب در برج خنک کننده و تجهیزات
  • آهن : وقتی با فسفات ترکیب شود می تواند گرفتگی ایجاد کند.
  • مواد آلی : موجب رشد میکروارگانیسم ها و در نتیجه گرفتگی و خوردگی خواهد شد.
  • سیلیکا : موجب تشکیل رسوب سخت می شود.
  • سولفات : مانند کلراید به شدت موجب خوردگی فلزات می شود.
  • مجموع ذرات جامد حل شده ( TDS ) : به تشکیل رسوب ، گرفتگی و خوردگی کمک می کند.
  • مجموع ذرات جامد معلق ( TSS ) : موجب تشکیل رسوب ، تشکیل فیلم و خوردگی می شود.

سیکل تغلظ به چه معنی می باشد؟

سیکل تغلیظ برج خنک کننده به معنی نسبت غلظت ذرات جامد حل نشده در آب برج خنک کن در قیاس با آب جبرانی وارد شده به برج خنک کن می باشد. یعنی نسبت TDS آب درون برج خنک کننده به TDS آب جبرانی وارد شده به برج خنک کن، سیکل تغلیظ برج خنک کننده با اختصار COC نمایش داده می شود و نشان دهنده این است که چه مقدار از آب کولینگ تاور باید تخلیه شود و آب تازه جایگزین شود.


چه اقداماتی می توان جهت افزایش کیفیت آب برج خنک کن انجام داد؟

روش عملیات آبی بسته به نیاز، نوع و عملکرد برج خنک کن متفاوت می باشد ولی معمولا شامل اقدامات زیر است :

  • افزایش کیفیت آب جبرانی برج خنک کن.
  • فیلتراسیون و فرا فیلتراسیون.
  • مبدل یون / نرم کننده آب.
  • افزودنی های شیمیایی.
  • فیلتراسیون جانبی.
  • بلودان.
