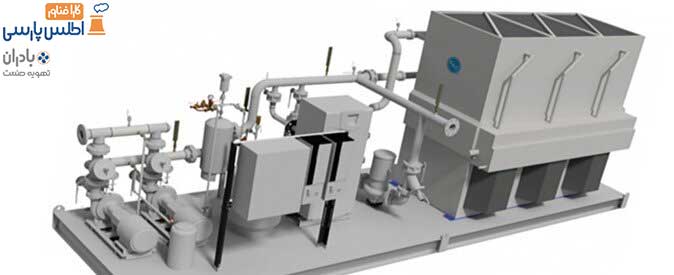

تجهیزات تکمیلی برج خنک کننده جهت کنترل، بهبود و افزایش کارایی کولینگ تاور نصب و مورد استفاده قرار میگیرند. این تجهیزات شامل سیستمهای کنترل کیفیت آب برج خنک کننده مانند سیستم های فیلتراسیون، سیستم تزریق اسید، سیستم تزریق مواد شیمیایی، سیستم تزریق کلر و … هستند که جهت بهبود و کنترل کیفیت آب برج خنک کن مورد استفاده قرار میگیرند.
شیرها و پمپها دیگر تجهیزات تکمیلی هستند که وجود آنها برای به جریان انداختن آب و کنترل ورود آب حیاتی بوده و سیستم کنترل هوشمند برج خنک کننده و ترموستات برای کنترل جریان الکتریکی و دور پروانه مورد استفاده قرار میگیرند.
تجهیزات تکمیلی برج خنک کننده کدامند؟
در ادامه این مقاله از سازنده برج خنک کننده، شرکت کارا فناور اطلس پارسی به بررسی تجهیزات تکمیلی برج خنک کننده خواهیم پرداخت که این تجهیزات بنا به نیاز در کنار واحدهای برج خنک کننده مورد استفاده قرار میگیرند.
- سیستم فیلتراسیون
یکی از تجهیزات تکمیلی برج خنک کن، سیستم فیلتراسیون آب برج خنک کن است که جهت جداسازی ذرات جامد و مواد خارجی موجود در آب خنک کننده که از طریق هوا و یا روش های دیگر وارد آب شدهاند، در نظر گرفته شده است. همواره بخشی از آب درون حوضچه به سیستم فیلتراسیون ارسال شده و پس از انجام عمل جداسازی ناخالصیها دوباره به حوضچه برگردانده میشود. این عمل به شفافیت آب کمک کرده و مانع از تشکیل و ته نشین شدن رسوبات در داخل حوضچه برج خنک کننده میگردد.
- سیستم تزریق اسید
از تجهیزات تکمیلی دیگر در برج خنک کننده، سیستم تزریق اسید است. معمولاً برای تنظیم PH آب از اسید سولفوریک استفاده میشود. اسید در تانکهای مخصوص، ذخیره شده و توسط پمپهای تزریقی در زمانهای لازم به آب اضافه میشود. البته میزان تزریق اسید و زمان آن، براساس نتایج مربوط به آزمایش آب انجام میگیرد.
- سیستم تزریق مواد شیمیایی
سیست تزریق مواد شیمیایی از دیگر تجهیزات تکمیلی کولینگ تاور است. مواد بازدارنده رسوب، به نام دیسپرسانت شناخته میشوند. این مواد شیمیایی، مانع از رسوب در بخشهای مختلف سیستم خنک کننده و مبدلهای حرارتی میگردد که در زمانهای لازم, توسط پمپهای تزریقی به آب اضافه میشود. برای جلوگیری از بروز پدیدهی خوردگی از مواد شیمیایی ضدخوردگی استفاده میشود. این مواد در تانکهای مخصوص ذخیره شده و در زمانهای لازم به آب اضافه میشود.
- سیستم تزریق کلر
تجهیزات تکمیلی دیگری که در برج خنک کن مورد استفاده قرار میگیرد، سیستم تزریق کلر است که برای گندزدایی آب استفاده کاربرد دارد. کلر در تانکهای مخصوص ذخیره شده و توسط پمپهای تزریقی در زمانهای لازم به آب اضافه میشود. میزان تزریق کلر بایستی به مقداری باشد که مقدار کلرین موجود در آب به میزان1 mgcl2/lit تجاوز نکند.
- واحد استفاده کننده
مبدلهای حرارتی و تجهیزات فرآیندی که آب خنک را جهت خنک سازی سیستم و محصولات فرآیند استفاده میکنند، مصرف کننده آب خنک میباشند.
- شیرها
شیرها از مهمترین تجهیزات تکمیلی کولینگ تاور میباشند که وظیفه کنترل و تنظیم جریانهای مختلف موجود در یک برج خنک کن را انجام میدهند که شامل شیرهای قطع جریان، شیرهای تنظیم جریان و شیرهای آب جبرانی است. نوع و تعداد و نحوه طراحی شیرها با توجه به نوع و اندازه برج و احتیجات مصرف کننده متفاوت است.
انواع شیر برج خنک کننده
- الف) شیرهای قطع جریان
این شیرها معمولاً از نوع دروازهای و یا پروانهای هستند و در هر نوع برجهای متقابل و برج خنک کننده جریان متقاطع در مسیر لولههای رایزر نصب میگردد که به منظور قطع جریان در مواردی که احتیاج به تعمیرات و یا تمیز کاری است، استفاده میشود.
- ب) شیرهای تنظیم جریان
این نوع شیرها معمولاً در برجهای با جریان متقاطع برای متعادل نمودن میزان آب بین حوضچههای توزیع کننده در یک سلول و یا بین سلولهای متفاوت در یک سیستم خنک کننده چند سلولی استفاده میشود. در صورت طراحی مناسب، ممکن است برای قطع جریان ورودی در بعضی از حوضچههای توزیع کننده آب به منظور تمیز کاری و تعمیرات استفاده شود، در حالیکه سایر قسمتها در سرویس قرار دارند.
- ج) شیرهای آب جبرانی
این شیرها که معمولاً به صورت اتوماتیک عمل میکنند، برای جبران آب هدر رفته از برج خنک کننده تعبیه شدهاند.
