نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی
در صنایع فرآیندی، کارخانجات تولیدی و مجتمع‌های تبدیل مواد، دفع حرارت یکی از ارکان اساسی در پایداری خطوط تولید محسوب می‌شود. چرخه‌های برودتی بدون وجود یک مسیر تخلیه حرارتی مطمئن، در کوتاه‌ترین زمان ممکن دچار افزایش فشار، استهلاک مکانیکی و توقف کامل می‌شوند. تبرید صنعتی با ابعاد بزرگ و بارهای حرارتی مگاواتی، نیازمند تجهیزاتی است که بتوانند گرمای جذب شده از محصول، سالن‌ها و کمپرسورها را با کمترین مصرف انرژی به اتمسفر منتقل کنند. در این میان، درک عمیق از نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی به مهندسان تاسیسات اجازه می‌دهد تا بازده ترمودینامیکی چرخه‌های تراکمی و جذبی را به حداکثر برسانند و هزینه‌های جاری نگهداری را مهار نمایند.
مبانی انتقال حرارت و جایگاه دفع گرما در چرخه تبرید

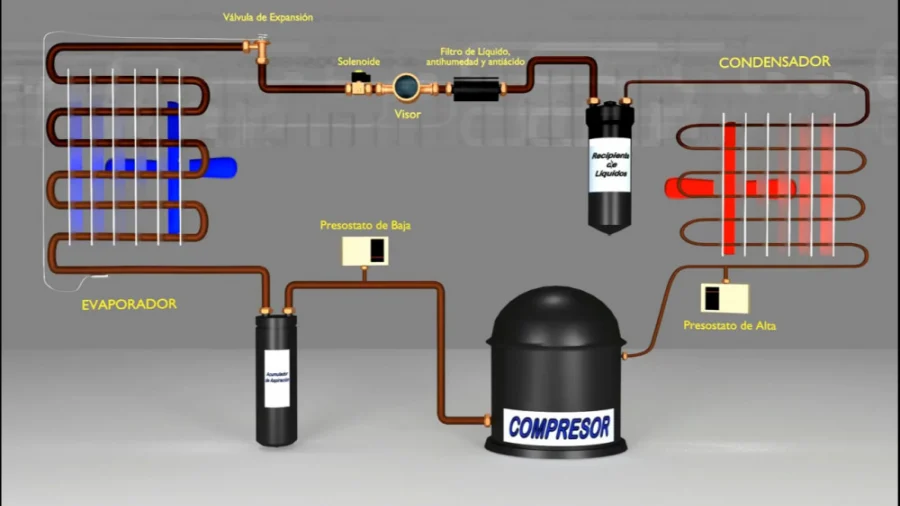

یک سیکل تبرید تراکمی استاندارد از چهار جز اصلی شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور تشکیل شده است. مبرد در اواپراتور گرمای محیط هدف را جذب کرده و تبخیر می‌شود. سپس گاز داغ توسط کمپرسور فشرده شده و با فشار و دمای بالا به سمت کندانسور هدایت می‌گردد. وظیفه کندانسور، تبدیل این گاز فوق داغ به مایع اشباع یا فوق سرد است. برای اینکه مبرد بتواند تقطیر شود، باید گرمای نهان تبخیر و گرمای ناشی از کار تراکم کمپرسور به یک سیال واسط منتقل شود.
آب به دلیل دارا بودن ظرفیت حرارتی ویژه بسیار بالا و خواص فیزیکی پایدار، بهترین حامل برای جذب این بار حرارتی است. آبی که از روی لوله‌های کندانسور عبور می‌کند، حرارت مبرد را جذب کرده و دمایش بالا می‌رود. اگر این آب در یک مدار بسته بدون خنک‌کاری مجدد جریان داشته باشد، به سرعت اشباع شده و توانایی دفع حرارت را از دست می‌دهد. این نقطه دقیقا همان جایی است که اهمیت نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی آشکار می‌گردد. این تجهیز به عنوان قلب سیستم دفع حرارت، آب گرم برگشتی از کندانسور را تا نزدیکی دمای مرطوب محیط خنک می‌کند و مجددا به سیکل تبرید بازمی‌گرداند.
انواع چرخه‌های دفع حرارت و عملکرد سیستم خنک‌کننده
مکانیزم خنک‌کاری در برج‌ها عمدتا بر پایه انتقال جرم و حرارت همزمان استوار است. تبخیر بخش بسیار کوچکی از آب گردشی، گرمای نهان تبخیر را از بدنه اصلی آب دریافت کرده و باعث کاهش چشمگیر دمای آن می‌شود. بر اساس نیازهای صنعتی، این برج‌ها در قالب‌های متفاوتی طراحی و بهره‌برداری می‌شوند:
سیستم‌های مدار باز (Open Circuit)
در سیستم‌های مدار باز، آب گرم کندانسور مستقیما روی پکینگ‌ها توزیع شده و با جریان هوای مکیده شده توسط فن تماس پیدا می‌کند. این مدل راندمان حرارتی بسیار بالایی دارد و افت دمای مناسبی ایجاد می‌کند، اما به دلیل تماس مستقیم آب با هوای آزاد، احتمال جذب ذرات گرد و غبار و رسوب‌گذاری در مبدل‌ها بالاتر است.
سیستم‌های مدار بسته (Closed Circuit)
در تجهیزات حساس، سیال مبرد یا آب گردشی درون کویل‌های فلزی قرار دارد و آب خنک‌کننده به همراه هوا روی این کویل‌ها اسپری می‌شود. این روش مانع از آلودگی سیال اصلی شده و طول عمر تجهیزات را به شکل چشمگیری افزایش می‌دهد. ارزیابی دقیق شرایط اقلیمی، دسترسی به منابع آب و بار برودتی مورد نیاز، تعیین‌کننده کاربرد و نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی به صورت مدار باز یا بسته خواهد بود.
تاثیر مستقیم پارامترهای برج بر ضریب عملکرد (COP) چیلرها
یکی از کلیدی‌ترین شاخص‌ها در صنایع برودتی، ضریب عملکرد یا COP تجهیزات تبریدی است. این ضریب مستقیما با اختلاف فشار میان بخش کم‌فشار (اواپراتور) و بخش پرفشار (کندانسور) رابطه عکس دارد. هر اندازه فشار کندانسور کمتر باشد، کمپرسور کار کمتری برای فشردن گاز انجام می‌دهد و در نتیجه توان الکتریکی مصرفی آن به شدت افت می‌کند.
دمای آب ورودی به کندانسور که مستقیما توسط برج تامین می‌شود، فشار تقطیر را دیکته می‌کند. به عنوان یک قاعده تجربی در مهندسی تاسیسات، به ازای هر یک درجه سانتی‌گراد کاهش در دمای آب خنک‌کننده ارسالی از برج، راندمان چیلر بین ۲ تا ۳ درصد بهبود یافته و مصرف برق کمپرسور کاهش می‌یابد. بنابراین، بررسی مستمر نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی نشان می‌دهد که سرمایه‌گذاری روی انتخاب برج با ظرفیت و راندمان بالا، در بازه زمانی کوتاهی از طریق کاهش هزینه‌های قبض برق واحد صنعتی جبران می‌شود.
تحلیل ترمودینامیکی و بررسی مفهوم بازی حرارتی (Approach و Range)
در طراحی و بررسی عملکرد حرارتی برج‌ها، دو مفهوم بنیادی وجود دارد که در اصطلاح مهندسی به رفتار حرارتی یا بازی دمایی سیستم اطلاق می‌شود:
۱. اختلاف دمای ورودی و خروجی برج (Range):
این پارامتر نشان‌دهنده تفاوت دمای آب گرم ورودی به برج و آب سرد خروجی از تشتک آن است. این عدد مستقیما به میزان بار حرارتی منتقل شده از کندانسور وابسته است و توسط فرمول‌های بقای انرژی محاسبه می‌شود.
۲. اپروچ یا نزدیکی به دمای حباب مرطوب (Approach):
این فاکتور حیاتی‌ترین شاخص سنجش عملکرد یک برج به شمار می‌رود. اپروچ تفاوت بین دمای آب سرد خروجی از برج و دمای حباب مرطوب (Wet-Bulb Temperature) هوای محیط است. از نظر ترمودینامیکی، دمای آب خروجی هرگز نمی‌تواند به زیر دمای حباب مرطوب برسد. هر چقدر ابعاد برج، سطح تماس پکینگ‌ها و دبی هوادهی فن‌ها بزرگ‌تر باشد، اپروچ کوچک‌تر شده و آب سردتری تامین می‌شود. انتخاب صحیح اپروچ در طراحی، تضمین‌کننده این است که کندانسورها حتی در اوج گرمای تابستان نیز دچار شوک فشاری و خطای افزایش فشار گاز نگردند.
تنظیم دقیق این متغیرها به مهندسان اجازه می‌دهد تا درک جامعی از نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی داشته باشند و کارایی سیستم را در تمامی فصول سال در نقطه بهینه نگه دارند.
برهم‌کنش میان متغیرهای عملیاتی و استهلاک تجهیزات
اگر برج خنک‌کننده به دلایلی نظیر گرفتگی نازل‌ها، تخریب پکینگ‌ها یا خرابی فن نتواند آب با دمای مناسب تولید کند، زنجیره‌ای از مشکلات مکانیکی و ترمودینامیکی در سیستم تبرید بروز می‌کند:
* افزایش دمای روغن کمپرسور و افت ویسکوزیته آن، که منجر به سایش شدید پیستون‌ها، اسکروها یا یاتاقان‌های سانتریفیوژ می‌شود.
* فعال شدن سوئیچ‌های حفاظتی فشار بالا (High Pressure Cut-off) و خاموشی‌های ناخواسته در خطوط حساس تولید.
* تشکیل رسوبات سخت روی سطوح داخلی لوله‌های کندانسور به دلیل دمای بالای پوسته، که خود انتقال حرارت را بیش از پیش مختل می‌سازد.
بر این اساس، نگهداری پیشگیرانه و پایش پیوسته نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی را در تضمین سلامت کل دارایی‌های مکانیکی کارخانه به اثبات می‌رساند.
راهکارهای بهینه‌سازی مصرف انرژی و مدیریت آب
برج‌های خنک‌کننده مصرف‌کنندگان عمده آب و انرژی برق در کارخانجات هستند. برای به حداکثر رساندن بهره‌وری، پیاده‌سازی متدهای مدرن زیر توصیه می‌شود:
استفاده از درایوهای فرکانس متغیر (VFD) برای فن‌ها
در فصول سرد سال یا ساعات شب که دمای هوای محیط کاهش می‌یابد، نیازی به کارکرد فن‌ها با حداکثر دور نیست. با نصب سیستم‌های کنترل دور مبتنی بر سنسورهای دمایی، مصرف برق فن‌ها تا ۵۰ درصد کاهش پیدا می‌کند.
نصب قطره‌گیرهای با راندمان بالا (Drift Eliminators)
فرار قطرات آب به همراه جریان هوای خروجی نه تنها موجب هدررفت منابع آبی می‌شود، بلکه مواد شیمیایی تصفیه آب را نیز در محیط پراکنده می‌کند. قطره‌گیرهای نوین تلفات را به کمتر از ۰.۰۰۱ درصد دبی گردشی می‌رسانند.
مدیریت زیرآبکشی (Blowdown) و چرخه‌های تغلیظ (Cycles of Concentration)
با تبخیر آب خالص، غلظت املاح معدنی در آب تشتک بالا می‌رود. کنترل خودکار TDS و اجرای تزریق دقیق رسوب‌زدا و بیوساید، مصرف آب تازه را به حداقل رسانده و از تشکیل بایوفیلم و باکتری لژیونلا پیشگیری می‌کند. توجه همه‌جانبه به این فرآیندها، تثبیت‌کننده کیفیت و نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی در استانداردسازی مدیریت سبز صنایع است.
مقایسه برج خنک‌کننده با کندانسورهای هوایی و تبخیری
در صنعت تبرید گزینه‌های مختلفی برای دفع حرارت وجود دارد. کندانسورهای هوایی گرما را مستقیما به هوای خشک منتقل می‌کنند. از آنجا که دمای حباب خشک در تابستان به مراتب بالاتر از دمای حباب مرطوب است، کندانسورهای هوایی نیازمند سطح انتقال حرارت بسیار بزرگ و مصرف برق به مراتب بالاتری هستند. در ظرفیت‌های بالای ۲۰۰ تن تبرید، استفاده از سیستم آب‌خنک به کمک برج به دلیل حجم کوچک‌تر تجهیزات و هزینه سرمایه‌گذاری و جاری کمتر، ارجحیت کامل دارد.
همچنین کندانسورهای تبخیری که مبرد مستقیما درون لوله‌های برج تقطیر می‌شود، گزینه‌ای مناسب برای سیستم‌های آمونیاکی به شمار می‌روند؛ با این حال در سیستم‌های بزرگ چند چیلره، استفاده از چیلر آب‌خنک در کنار یک مدار متمرکز هیدرولیکی، قابلیت اطمینان و انعطاف‌پذیری بیشتری به همراه دارد و تسلط بر نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی پایه‌گذار این انتخاب مهندسی است.
فرآیند عیب‌یابی و پایش عملکرد در کارخانجات
برای حفظ شرایط کاری ایده‌آل، تیم‌های تعمیرات و نگهداری باید فرآیندهای منظم بازرسی را به عنوان بخشی از دستورالعمل روزانه پیگیری کنند. اندازه‌گیری دبی آب ورودی و بالانس هیدرولیکی در ورودی کلیه سلول‌های برج، بررسی آمپراژ الکتروموتورها، تراز بودن پروانه‌ها و عدم وجود لرزش، پاکسازی دوره‌ای تشتک پایینی و پایش مداوم تزریق مهارکننده‌های خوردگی، اقداماتی حیاتی به حساب می‌آیند.
عدم توجه به کیفیت فیزیکی پکینگ‌ها و بروز خردشدگی یا گرفتگی در آنها، مسیر عبور جریان هوا را مسدود کرده و باعث انحراف آب به سمت دیواره‌ها می‌شود که بازده تبخیر را به شکل فاحشی از بین می‌برد. در تاسیسات سنگین، شناخت مهندسی از نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی امکان تشخیص زودهنگام افت عملکرد را پیش از وارد آمدن خسارت به کمپرسورها فراهم می‌کند.
جمع‌بندی مهندسی و ارزش‌آفرینی در خطوط تولید
سیستم‌های خنک‌کاری بخش جدایی‌ناپذیر پایداری فرآیندهای صنعتی به شمار می‌روند. یک سیستم تبرید بدون هماهنگی دقیق با برج خنک‌کننده بالادست خود، توانایی پاسخگویی به پیک‌های بار حرارتی در شرایط اقلیمی سخت را نخواهد داشت. بهینه‌سازی پارامترهای آیرودینامیکی و هیدرولیکی این واحدها نه تنها طول عمر تجهیزات دوار و گران‌قیمت برودتی را تضمین می‌کند، بلکه با صرفه‌جویی محسوس در مصرف حامل‌های انرژی، بازگشت سرمایه سریعی را رقم می‌زند.
در نهایت، تحقق تمامی الزامات راندمان، طول عمر و ایمنی در صنایع سنگین متکی بر درک کامل و پیاده‌سازی استانداردهای مرتبط با نقش برج خنک‌کننده در سیستم‌های تبرید صنعتی است. توجه به جزئیات فنی و تامین تجهیزات استاندارد توسط کارشناسان خبره نظیر **سایت** تضمین‌کننده عملکرد بدون وقفه سامانه‌های برودتی در ابعاد مختلف صنعتی خواهد بود.
سوالات متداول
۱. چرا دمای آب ورودی از برج خنک‌کننده بر مصرف برق کمپرسور چیلر تاثیر مستقیم دارد؟
زیرا با کاهش دمای آب خنک‌کننده، فشار و دمای تقطیر در کندانسور کاهش می‌یابد. این کاهش فشار باعث می‌شود کمپرسور با نسبت تراکم کمتری کار کند و انرژی الکتریکی کمتری برای متراکم کردن مبرد مصرف شود.
۲. مفهوم اپروچ (Approach) در برج خنک‌کننده چیست و مقدار استاندارد آن چقدر است؟
اپروچ اختلاف بین دمای آب خنک خروجی از برج و دمای حباب مرطوب هوای محیط است. در کاربردهای تبرید صنعتی، این عدد معمولا بین ۲.۸ تا ۵.۵ درجه سانتی‌گراد (۵ تا ۱۰ درجه فارنهایت) طراحی می‌شود.
۳. تفاوت عمده عملکرد برج مدار باز و مدار بسته در سیستم‌های برودتی چیست؟
در برج مدار باز، آب در تماس مستقیم با هوا خنک می‌شود و به سمت کندانسور می‌رود که راندمان بالا ولی احتمال رسوب‌گذاری دارد. در مدار بسته، آب یا سیال فرآیندی داخل کویل‌های بدون منفذ جریان دارد و آب برج تنها روی کویل اسپری می‌شود که مانع از آلودگی خطوط برودتی حساس می‌گردد.
۴. مهم‌ترین علل بالا رفتن دمای آب خروجی از برج خنک‌کننده در تابستان چیست؟
از دلایل اصلی می‌توان به افزایش بیش از حد دمای حباب مرطوب محیط، گرفتگی یا شکستگی نازل‌های پاشش آب، رسوب‌گرفتگی سطوح پکینگ‌ها، خرابی زاویه پره‌های فن یا افت دور الکتروموتور و عدم توازن دبی آب ورودی اشاره کرد.
