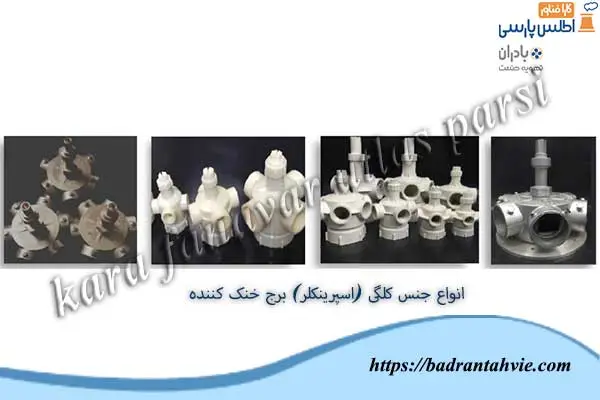

کلگی توزیع آب برج خنک کننده (Sprinkler Head)، که به نامهای آبگردان یا آب پخش کن برج خنک کننده نیز نامیده میشود، قطعهای است آلومینیومی که در قسمت مرکزی برج خنک کننده گرد قرار گرفته است.
این بخش با فشار پمپ به دوران درآمده و آب را در کولینگ تاور توزیع مینماید. کلگی توزیع آب بروی لوله اصلی ورودی در مرکز برج سوار میشود. سپس آب از قسمت زیرین کلگی توزیع آب، وارد شده و از خروجیها به سمت لولههای آرم توزیع میگردد.
در ادامه این مطلب از کارا فناور اطلس پارسی، به بررسی بیشتر آب پخش کن در برج خنک کننده میپردازیم.
همانطور که اشاره شده کلگی توزیع آب برج خنک کنبه جهت انجام دوران برای توزیع آب در سطح مقطع مدور است. بنابراین این قطعه به صورت خاص در برج خنک کننده گرد به کار گرفته میشود. مطابق شکل در کولینگ تاور گرد، ابتدا آب از قسمت پایین دستگاه به وسیله لوله رایزر بالا می آید.
در ادامه از قسمت زیر کلگی توزیع، آب وارد شده و با به دوران درآوردن آن از خروجیهای آن به لولههای آرم منتقل میشود. در زیر لولهها، سوراخهایی وجود دارد که آب را به صورت قطره قطره توزیع مینماید.
در صورتیکه کلگی توزیع آب دچار مشکل شود، آب از کنارههای کلگی، ریزش کرده و بر روی پکینگ برج خنک کننده توزیع نمیشود. معمولاً کلگی بسته به سایز آن هفت یا هشت دور بر دقیقه میچرخد. بنابراین اگر سرعت دوران کاهش یابد، عملکرد برج خنک کننده، بسیار کاهش خواهد یافت.
به دلیل دوران کلگی توزیع آب کولینگ تاور، این قطعه به سرعت دچار استهلاک شده و نیاز به تعمیر و تعویض در زمانهای مشخص دارد.

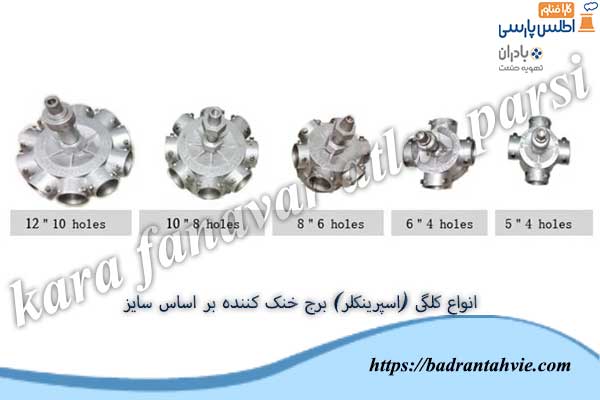

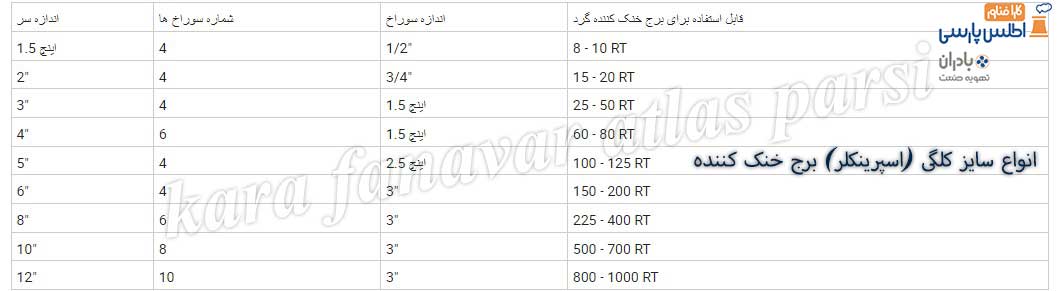

سایز آبگردان برج خنک کننده
- کلگی توزیع آب 2 اینچ
سایز ورودی کلگی به آبگردان کولینگ تاور 63 میلیمتر (2 اینچ)
اندازه و تعداد خروجی کلگی 4 عدد با سایز 1 اینچ (30 میلیمتر)
نحوه اتصال به لوله ورودی بصورت کیپینگ
نحوه اتصال خروجی به لولههای بازویی بصورت رزوهای (دنده میلیمتری) یا بصورت پیچ خودکاری
- کلگی توزیع آب 3 اینچ
سایز ورودی کلگی به آبگردان برج خنک کننده 90 میلیمتر (3 اینچ)
اندازه و تعداد خروجی کلگی 6 عدد با سایز 1.25 اینچ (40 میلیمتر)
نحوه اتصال به لوله ورودی بصورت کیپینگ
نحوه اتصال خروجی به لولههای بازویی بصورت رزوهای (دنده میلیمتری) یا بصورت پیچ خودکاری
- کلگی توزیع آب 4 اینچ
سایز ورودی کلگی به آبگردان برج خنک کن 110 میلیمتر (4 اینچ)
اندازه و تعداد خروجی کلگی 6 عدد با سایز 1.5 اینچ (50 میلیمتر)
نحوه اتصال به لوله ورودی بصورت کیپینگ
نحوه اتصال خروجی به لولههای بازویی بصورت رزوهای (دنده میلیمتری) یا بصورت پیچ خودکاری
- کلگی توزیع آب 5 اینچ
سایز ورودی کلگی به آبگردان برج خنک کننده 125 میلیمتر (5 اینچ)
اندازه و تعداد خروجی کلگی 4 عدد با سایز 2.5 اینچ (75 میلیمتر)
نحوه اتصال به لوله ورودی بصورت کیپینگ
نحوه اتصال خروجی به لولههای بازویی بصورت رزوهای (دنده میلیمتری) یا بصورت پیچ خودکاری
- کلگی توزیع آب 6 اینچ
سایز ورودی کلگی به آبگردان برج خنک کن 160 میلیمتر (6 اینچ)
اندازه و تعداد خروجی کلگی 4 عدد با سایز 3 اینچ (90 میلیمتر)
نحوه اتصال به لوله ورودی بصورت کیپینگ و فلنچی (به درخواست خریدار بستگی دارد)
نحوه اتصال خروجی به لولههای بازویی بصورت رزوهای (دنده میلیمتری) یا بصورت پیچ خودکاری
- کلگی توزیع آب 8 اینچ
سایز ورودی اسپرینکلر به آبگردان کولینگ تاور 200 میلی متر(8 اینچ به صورت فلنچ)
اندازه و تعداد خروجی کلگی 6 عدد با سایز 3 اینچ (90 میلیمتر)
نحوه اتصال به لوله ورودی بصورت کیپینگ فلنچی به شکل دوبل
نحوه اتصال خروجی به لولههای بازویی بصورت رزوهای (دنده میلیمتری) یا بصورت پیچ خودکاری
- کلگی توزیع آب 10 اینچ
سایز ورودی اسپرینکلر به آبگردان برج خنک کننده 250 میلیمتر (10 اینچ به صورت فلنچ)
اندازه و تعداد خروجی کلگی 8 عدد با سایز 3 اینچ (90 میلیمتر)
نحوه اتصال به لوله ورودی بصورت کیپینگ به شکل فلنچ دار
نحوه اتصال خروجی به لولههای بازویی بصورت رزوهای (دنده میلیمتری) یا بصورت پیچ خودکاری
قیمت آبگردان برج خنک کننده
لیست قیمت سایزهای مختلف کلگی توزیع آب کولینگ تاور آلومینیومی به شرح ذیل است:
- کلگی 2 اینچ: از قیمت 9.600.000 ریال تا 14.400.000 ریال (البته به نوع بلبرینگ بکار رفته و رنگ و آلیاژ آلومینیوم بستگی دارد)
- کلگی 3 اینچ: از قیمت 14.400.000 ریال تا 19.200.000 ریال (بستگی به جنس شمش یا غیر شمش بودن آلومینیوم دارد)
- کلگی 4 اینچ: از قیمت 18.000.000 ریال تا 24.000.000 ریال (بستگی به جنس بلبرینگ و رنگ کورهای مورد استفاده برای قطعه و … دارد)
- کلگی 5 اینچ: از قیمت 21.600.000 ریال تا 30.000.000 ریال (بستگی به نوع بلبرینگ استفاده شده، رنگ و آلیاژ آلومینیوم، جنس شمش یا غیر شمش بودن آلومینیوم، جنس بلبرینگ و رنگ کورهای مورد استفاده برای قطعه و سایر موارد موثر دارد)
«با توجه به موارد ذکر شده در آیتمهای بالا، اکیداً توصیه میشود که برای استعلام قیمت دقیق آبگردان یا کلگی توزیع آب برج خنک کننده با کارشناسان شرکت کارا فناور اطلس پارسی تماس بگیرید.»
جهت مطالعه بیشتر به مطلب “راهاندازی برج خنک کننده مدور“ مراجعه فرمایید.
