سامانه هوادهی در هر سیستم تبخیری، وظیفه ایجاد جریان هوای پیوسته و تخلیه حرارت نهان حاصل از تبخیر آب را بر عهده دارد. فن و الکتروموتور به عنوان دو جزء محرک اصلی، شرایط کاری سنگینی را در محیط اشباع از رطوبت، قطرات معلق آب، مواد شیمیایی فرار و تغییرات شدید دمایی تجربه می کنند. بروز اختلال در عملکرد این تجهیزات بی درنگ دبی هوای عبوری را کاهش داده و موجب افزایش دمای آب سرد خروجی می شود. به همین جهت، شناخت دقیق ریشه ها و نشانه های بررسی خرابی‌های متداول فن و الکتروموتور در برج خنک‌کننده برای مدیران تاسیسات و مهندسان تعمیر و نگهداری یک ضرورت اجتناب ناپذیر است تا بتوانند پیش از وقوع حوادث پرهزینه و توقف ناگهانی خط تولید یا چیلرها، اقدامات پیشگیرانه را انجام دهند.
محیط کاری درون سیستم های خنک کننده به دلیل حضور مداوم بخار آب داغ و گازهای خورنده، یکی از تهاجمی ترین محیط ها برای تجهیزات دوار و مکانیکی محسوب می شود. خرابی در این بخش نه تنها موجب خسارت های سنگین به خود قطعات دوار می شود، بلکه می تواند با آسیب به سازه، پکینگ ها و لوله های انتقال، هزینه های چند برابری به مجموعه تحمیل کند. تحلیل اصولی و گام به گام این عیوب، راهنمای موثری برای پایدارسازی فرایند سرمایش در صنایع خواهد بود.

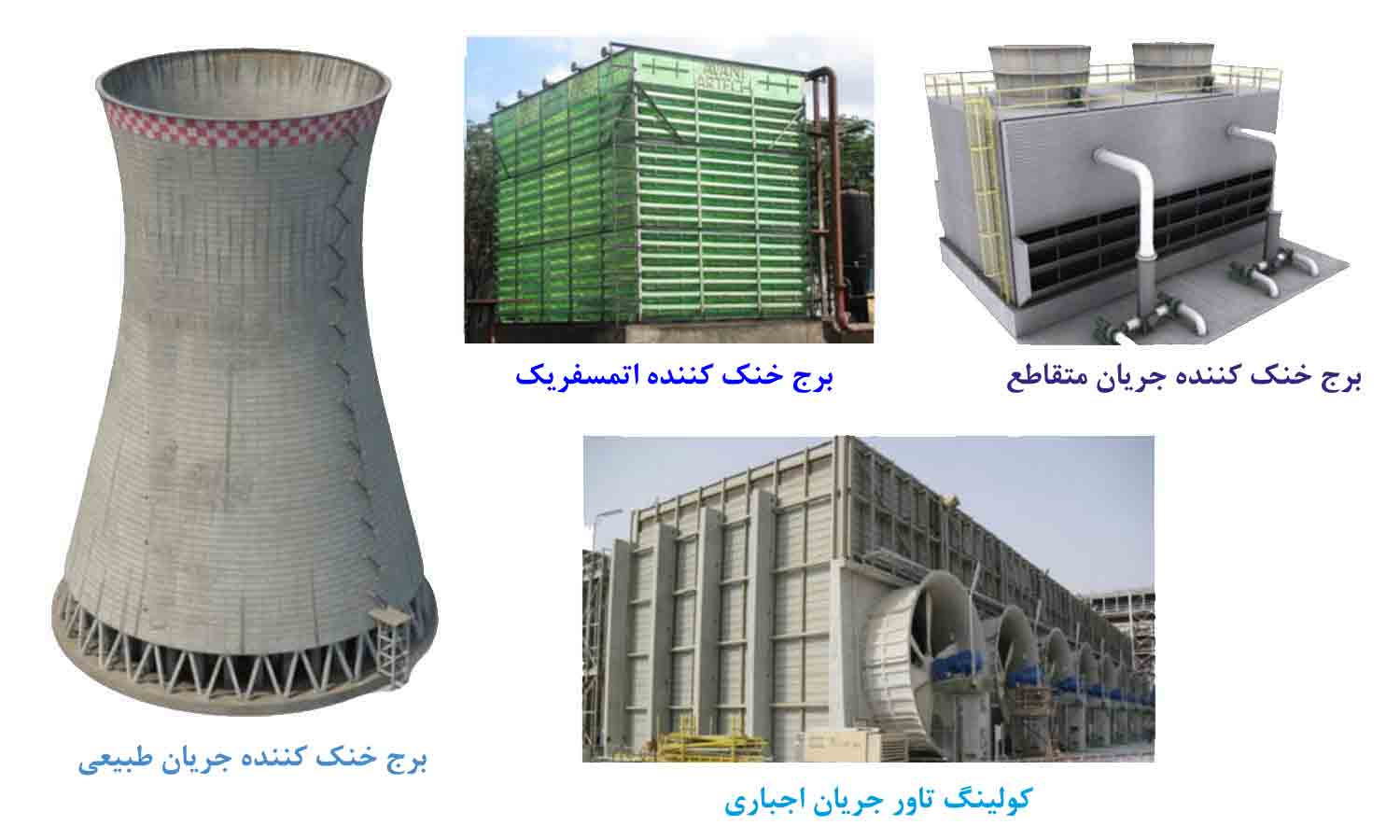

اهمیت بازی حرارتی و نقش سامانه هوادهی
برای سنجش میزان آسیب ناشی از افت دور یا خرابی فن، باید شاخص های حرارتی دستگاه تحلیل گردند. مفاهیم رنج حرارتی و اپروچ معیار اصلی این ارزیابی هستند. رنج به اختلاف دمای آب گرم ورودی به سیستم و دمای آب خنک خروجی از تشتک گفته می شود و اپروچ نشان دهنده فاصله دمای آب سرد خروجی با دمای حباب مرطوب محیط است.
تحلیل بازی حرارتی برج نشان می دهد که هرگونه افت در سرعت چرخش فن، تغییر زاویه پره ها یا فرسودگی سیم پیچ موتور، دبی جرمی هوای ورودی را کاهش می دهد. در چنین شرایطی نسبت جریان آب به هوا از محدوده استاندارد طراحی خارج شده و اپروچ سیستم به شدت افزایش می یابد. افزایش اپروچ به معنای ناتوانی برج در خنک سازی آب تا نقطه بهینه است. وقتی فن با ظرفیت کامل کار نکند، تبخیر سطحی با افت مواجه شده و بازی حرارتی سیستم دگرگون می گردد. این پدیده فشار تقطیر را در کندانسورهای متصل بالا برده و راندمان کلی سیستم را به شدت تضعیف می کند.
خرابی های مکانیکی و ساختاری پره های فن
پره های فن به دلیل قرارگیری مستقیم در مسیر هوای مرطوب و خروجی برج، دائما تحت تنش های آیرودینامیکی و ضربات قطرات آب هستند. شناخت این آسیب ها بخشی اساسی از بررسی خرابی‌های متداول فن و الکتروموتور در برج خنک‌کننده به شمار می رود:
ارتعاشات غیرمجاز و نابالانسی استاتیکی و دینامیکی
نابالانسی یکی از رایج ترین علل بروز ارتعاشات مخرب است. این پدیده می تواند ناشی از نشست نامتقارن رسوبات و املاح آب بر روی پره ها، نفوذ رطوبت به درون ساختار پره های کامپوزیتی توخالی، یا آسیب دیدگی فیزیکی یکی از تیغه ها باشد. کارکرد طولانی مدت فن در شرایط نابالانسی، بارهای دینامیکی سنگینی به شفت، بلبرینگ ها و هاب مرکزی وارد می کند که در نهایت منجر به ترک خوردگی هاب و حتی شکستن پره در حین چرخش با دور بالا می شود.
فرسایش و سایش ناشی از برخورد قطرات آب
در دستگاه هایی که قطره گیرها عملکرد نامناسبی دارند یا پاشش آب بیش از حد به سمت بالا صورت می گیرد، برخورد متوالی قطرات با سرعت بالا به لبه حمله پره ها باعث پدیده فرسایش می شود. این سایش هندسه آیرودینامیکی پره را تغییر داده و علاوه بر ایجاد سر و صدای اضافه، راندمان هوادهی را کاهش می دهد. در پره های آلومینیومی این موضوع با خوردگی شیمیایی نیز همراه می شود.
خطای تنظیم زاویه پره ها
یکی از مشکلات معمول هنگام سرویس و نگهداری، عدم تنظیم یکسان زاویه پره ها نسبت به یکدیگر است. اختلاف حتی نیم درجه ای میان زوایای تیغه ها باعث توزیع نامتعادل بار آیرودینامیکی روی هاب شده و لرزش های فرکانس پایین شدیدی ایجاد می کند. همچنین اگر زاویه پره ها بیش از حد مجاز باز شود، جریان مصرفی الکتروموتور از مقدار نامی فراتر رفته و موجب فعال شدن رله اضافه بار حرارتی می گردد.
عیوب رایج الکتروموتورها در محیط اشباع
موتورهای الکتریکی نصب شده در این تجهیزات به دلیل تماس مداوم با رطوبت و سیکل های کاری پیوسته، با اشکالات ویژه ای روبرو هستند. این بخش از بررسی خرابی‌های متداول فن و الکتروموتور در برج خنک‌کننده شامل آسیب های برقی و مکانیکی موتور است:
نفوذ رطوبت و تخریب عایق سیم پیچ
رطوبت اشباع همراه با املاح خورنده می تواند از طریق گلندهای کابل، درپوش ترمینال باکس یا درزهای آب بندی وارد پوسته موتور شود. نفوذ رطوبت باعث کاهش شدید مقاومت عایقی سیم پیچ ها و در نتیجه اتصال کوتاه فاز به فاز یا فاز به بدنه و سوختن کامل استاتور می شود. استفاده از موتورهای با کلاس حفاظتی مناسب و تجهیز آنها به گرمکن ضد میعان در فصول سرد یا زمان خاموشی، راهکار جلوگیری از این خرابی است.
آسیب دیدگی و خشکی بلبرینگ ها
بلبرینگ های الکتروموتور تحت بارهای شعاعی و محوری شدید قرار دارند. شستشوی گریس روانکار توسط نفوذ قطرات آب، بالا رفتن دمای کاری به دلیل تهویه نامناسب، و گریس کاری بیش از حد یا استفاده از گریس های نامرغوب از دلایل اصلی گریپاژ و تخریب برینگ ها هستند. تخریب بلبرینگ در ابتدا با افزایش نویز صوتی و حرارت پوسته ظاهر می شود و در صورت بی توجهی منجر به درگیری روتور با استاتور و قفل شدن شفت موتور می گردد.
گرمای بیش از حد ناشی از عدم تهویه و اضافه بار
کارکرد مداوم موتور در جریان نامی بالا به علت زاویه نادرست فن یا افت ولتاژ شبکه برق، دمای سیم پیچ را به شدت افزایش می دهد. علاوه بر این، در برج های مکنده اگر موتور در مسیر جریان هوای گرم و اشباع خروجی نصب شده باشد، تبادل حرارتی پوسته موتور با محیط با مشکل روبرو می شود که این امر روند تخریب عایقی سیم ها را تسریع می بخشد.
اشکالات سیستم های انتقال قدرت و کوپلینگ
نیروی محرکه الکتروموتور معمولا از طریق اتصال مستقیم، پولی و تسمه، یا گیربکس به شفت فن منتقل می شود. هر کدام از این سیستم ها نقاط ضعف مشخصی دارند:
خرابی سیستم تسمه و پولی
شل بودن تسمه ها موجب لغزش روی پولی، کاهش محسوس دور فن، ایجاد صدای جیغ و داغ شدن پولی ها می شود. از طرف دیگر، سفت کردن بیش از حد تسمه ها بار شعاعی مخربی روی بلبرینگ های شفت موتور و فن اعمال می کند و باعث شکست زودهنگام آنها می گردد. همچنین ناهمراستایی پولی ها موجب ساییدگی لبه تسمه و پاره شدن سریع آن خواهد شد.
نقص گیربکس و محور درایو شفت
در سیستم های گیربکسی سنگین، فرسودگی چرخدنده ها به دلیل نشتی واسکازین یا وجود آب در روغن جعبه دنده رخ می دهد. خرابی درزگیرهای شفت ورودی و خروجی اجازه ورود بخار آب به داخل گیربکس را می دهد که لزجت روغن را کاهش داده و باعث سایش سریع دندانه ها می شود. درایوشفت های واسط نیز در صورت عدم بالانس دقیق یا شل شدن پیچ های فلنج، لرزش های سهمگینی به کل ساختار برج تحمیل می کنند.
سیستم پایش وضعیت و پیشگیری از حوادث
بهترین شیوه برای مقابله با خطرات، اجرای پروتکل های منظم نگهداری پیشگیرانه و مراقبت وضعیت است. استفاده از سنسورهای پایش لرزش و ارتعاش سنجی دوره ای، امکان کشف عیوبی چون نابالانسی فن، خرابی بلبرینگ ها و ناهمراستایی شفت را در مراحل اولیه فراهم می کند. همچنین تست های دوره ای مقاومت عایقی با دستگاه میگر و تصویربرداری حرارتی ترموویژن از ترمینال ها و پوسته موتور، خطرات برقی را پیش از سوختن سیم پیچ خنثی می سازد. توجه به سوییچ های قطع لرزش به عنوان یک لایه حفاظتی خودکار از متلاشی شدن مجموعه در لحظه شکست فن جلوگیری می کند. پیاده سازی مداوم این اصول، بازدهی و ایمنی سیستم را تضمین کرده و هزینه های سنگین بررسی خرابی‌های متداول فن و الکتروموتور در برج خنک‌کننده را به حداقل می رساند.
جمع بندی
سیستم هوادهی شامل فن، الکتروموتور و قطعات واسط انتقال قدرت، نقشی محوری در ظرفیت برودتی و پایداری عملکرد برج های خنک کننده ایفا می کند. آسیب های ناشی از رطوبت شدید، ارتعاشات نابالانسی، سایش قطرات و خطاهای تنظیماتی می توانند بازی حرارتی را مختل کرده و اپروچ را از محدوده بهینه خارج کنند. بازرسی دقیق زاویه تیغه ها، روانکاری استاندارد برینگ ها، استفاده از الکتروموتورهای با درجه حفاظتی بالا و بررسی وضعیت آب بندی گیربکس از مهم ترین اقدامات برای پیشگیری از خرابی های پرهزینه هستند. رعایت استانداردهای مهندسی و پایش پیوسته پارامترهای مکانیکی و الکتریکی، ضامن افزایش طول عمر مفید تجهیزات و حفظ راندمان برودتی کل مجموعه خواهد بود.
سوالات متداول
علت اصلی لرزش شدید در فن برج های خنک کننده چیست؟
مهم ترین دلایل شامل نابالانسی ناشی از رسوب نامتقارن روی پره ها، نفوذ آب به داخل تیغه های کامپوزیتی، شکستگی سطحی، اختلاف در زاویه نصب پره ها، و شل شدن پیچ های اتصال هاب به شفت هستند.
چگونه می توان از نفوذ آب به ترمینال باکس موتور جلوگیری کرد؟
باید از گلندهای استاندارد ضد آب، واشرهای آب بندی سالم برای درب جعبه ترمینال و کابل های مقاوم در برابر رطوبت استفاده شود. همچنین ایجاد یک انحنای رو به پایین در کابل ورودی مانع از هدایت آب به سمت گلند خواهد شد.
آیا صدای غیرعادی فن همیشه نشان دهنده خرابی بلبرینگ است؟
خیر، صدای غیرعادی می تواند ناشی از لغزش تسمه روی پولی، برخورد نوک پره با دهانه استوانه ای فن کاور، سستی پیچ های نگهدارنده شاسی، یا فرسودگی چرخدنده های گیربکس نیز باشد و باید با ارتعاش سنجی بررسی شود.
چه نوع الکتروموتوری برای شرایط مرطوب برج خنک کننده مناسب است؟
موتورهایی با کلاس حفاظتی آی پی پنجاه و پنج یا بالاتر، کلاس عایقی اف، شفت با پوشش ضدزنگ، بلبرینگ های مهر و موم شده دو ردیفه و مجهز به هیتر ضد میعان برای محیط مرطوب داخلی توصیه می شوند.
