انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات

طراحی و جانمایی تجهیزات تاسیساتی در محوطه های صنعتی یکی از مراحل حساس و کلیدی مهندسی مکانیک است که مستقیما بر بازده خطوط تولید اثر می گذارد. در میان تجهیزات دفع حرارت، برج های خنک کننده به دلیل وابستگی مستقیم به شرایط جوی محیط، بیش از هر سیستم دیگری تحت تاثیر محیط فیزیکی اطراف خود قرار دارند. تصمیم گیری در خصوص انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات اغلب به دلایل محدودیت های فضایی یا کاهش طول لوله کشی ها، دستخوش سهل انگاری می شود. با این حال، تجربیات عملی کارخانجات نشان می دهد که یک خطای کوچک در استقرار فیزیکی این تجهیز می تواند تا بیش از چهل درصد از ظرفیت نامی انتقال حرارت آن را بی اثر کند و چالش های سنگین تعمیراتی به بار آورد.

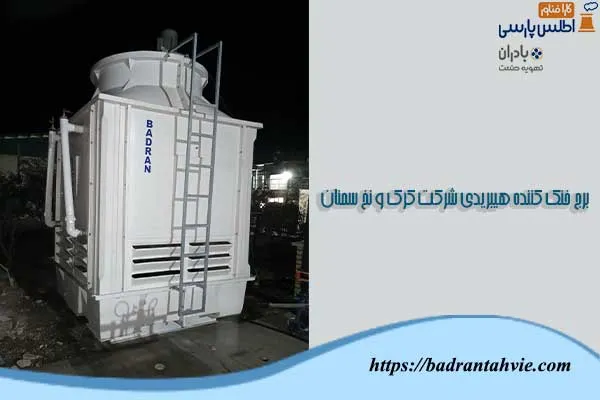

برج خنک کننده یک حجم عظیم از هوای محیطی را به داخل می کشد تا با استفاده از تبخیر بخشی از آب، بقیه سیال را خنک کند. اگر هندسه محوطه، دیوارهای مجاور یا سازه های ساختمانی مانع جریان روان هوا شوند، مکش سیستم دچار افت شده و پدیده های مخربی مانند چرخش مجدد توده هوای داغ اتفاق می افتد. در این مقاله به شکل تحلیلی و مهندسی، متغیرهای محیطی موثر بر جانمایی این سامانه، مکانیسم های افت عملکرد ناشی از موانع و استانداردهای لازم برای فاصله گذاری صنعتی را با جزئیات کامل بررسی می کنیم.

چالش های آیرودینامیکی در محوطه های صنعتی متراکم

بسیاری از سایت های صنعتی پس از سال ها توسعه خطوط با کمبود فضا مواجه می شوند. در چنین شرایطی، مدیران پروژه ممکن است برج ها را در حیاط خلوت های باریک، پشت دیوارهای بلند سوله، درون چاله های تاسیساتی یا در مجاورت مستقیم سایر ماشین آلات حرارتی مستقر سازند. این کار جریان هوای تغذیه کننده را فلج می کند. بررسی های تخصصی نشان می دهد انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات نیازمند شناخت الگوهای باد محلی و میدان های فشار اطراف سازه ها است.

وقتی هوا از روی سازه های کارخانه عبور می کند، گردابه های موضعی و مناطق کم فشار در پشت دیوارها شکل می گیرد. اگر لوورهای ورودی هوای برج در یک منطقه کم فشار مستقر شوند، فن برج برای مکش حجم مشخصی از هوا باید بر یک اختلاف فشار منفی غلبه کند. این افت فشار استاتیکی اضافی باعث افت دبی هوای ورودی شده و الکتروموتور را زیر فشار آمپراژ بالا قرار می دهد بدون آنکه جریان هوای کافی برای خنک کاری پکینگ ها تامین شود.

پدیده بازچرخش هوا و مکانیسم های ترمودینامیکی تخریب راندمان

پدیده بازچرخش یا Recirculation خطرناک ترین پدیده ای است که در اثر جانمایی نادرست رخ می دهد. در این وضعیت، هوای داغ و اشباع از رطوبت که با سرعت بالا از دهانه فن تخلیه می شود، به جای پخش شدن در اتمسفر، دوباره توسط ورودی های هوای برج به داخل کشیده می شود. زمانی که موضوع انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات به صورت دقیق تحلیل می گردد، علت اصلی وقوع این رخداد به حضور دیوارهای مرتفع، پناهگاه های نزدیک به دهانه فن یا جهت نامساعد باد غالب نسبت داده می شود.

هوای خروجی از برج خنک کننده دارای رطوبت نسبی نزدیک به صد در صد و دمایی بالاتر از محیط است. ورود مجدد این توده هوای اشباع به لوورها باعث می شود دمای حباب تر موضعی در دهانه ورودی به شدت بالا برود. از آنجا که دمای آب سرد خروجی مستقیما تابع دمای حباب تر هوای ورودی است، پتانسیل تبخیر آب در روی پکینگ ها سقوط می کند. این چرخه مخرب راندمان برج را در ساعات اوج گرمای تابستان به شدت نابود می کند و آب خروجی بسیار داغ تر از حد مجاز به سمت چیلرها یا پرس های خط تولید روانه می شود.

فاصله گذاری استاندارد از دیوارها و موانع صلب

دیوارهای بلند سوله ها یا دیوارهای پیرامونی کارخانه از مهم ترین موانع فیزیکی جریان آزاد هوا به حساب می آیند. در فرآیند انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات باید حداقل فاصله افقی میان دهانه لوورها و هرگونه مانع صلب محاسبه شود. این فاصله بر اساس ارتفاع ورودی هوای برج، دبی مکش فن و جهت باد تعیین می شود.

یک قانون سرانگشتی مهندسی در تاسیسات صنعتی بیان می کند که فاصله لوورهای ورودی تا دیوار صلب روبرو نباید از ارتفاع بازشوی لوورها کمتر باشد. اگر چند برج در کنار یک دیوار پیوسته نصب می شوند، این فاصله باید به مراتب افزایش یابد تا مانع از تشکیل یک دالان باریک با افت فشار شدید شود. در صورتی که فاصله از دیوار ناکافی باشد، سرعت هوای ورودی در دهانه دالان بالا می رود، پدیده قطره ربایی و خروج نامنظم آب از لوورها رخ می دهد و توزیع هوا در داخل پکینگ ها کاملا ناهمگون خواهد شد.

تاثیر باد غالب و تداخل عملکردی چند برج مجاور

در سایت های صنعتی بزرگ معمولا چندین سلول برج خنک کننده برای دفع بارهای حرارتی خطوط مختلف نصب می شوند. قرارگیری نامناسب این سلول ها نسبت به یکدیگر می تواند اثر تداخلی یا Interference شدیدی ایجاد کند. این تداخل زمانی تشدید می شود که چیدمان برج ها عمود بر جهت باد غالب منطقه صورت گیرد.

در این حالت، توده هوای گرم تخلیه شده از برج های بالادست مستقیما به درون دهانه ورودی برج های پایین دست باد وارد می شود. تحلیلگران در فرایند انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات همواره توصیه می کنند که ردیف برج ها به موازات جهت باد غالب قرار گیرند تا هر سلول به جریان هوای پاک و دست نخورده دسترسی داشته باشد. علاوه بر این، فاصله بین دو برج مجاور باید حداقل برابر با عرض برج در نظر گرفته شود تا از خفگی هیدرولیکی ورودی ها و تداخل جریان های مکشی جلوگیری به عمل آید.

مجاورت با تجهیزات آلاینده و منابع حرارتی کارخانه

برج خنک کننده ساختاری شبیه به یک فیلتر هوای غول پیکر مرطوب دارد. روزانه هزاران متر مکعب هوا از میان لایه های مرطوب پکینگ ها عبور می کند و هرگونه آلودگی معلق در هوا بلافاصله جذب آب می شود. بنابراین یکی از اصول تعیین کننده در انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات فاصله گذاری ایمن از منابع تولید گرد و غبار، دود و گازهای خورنده است.

مجاورت برج خنک کننده با تجهیزات زیر پیامدهای جبران ناپذیری به دنبال دارد:

اگزوز دیزل ژنراتورها و بویلرها: گازهای ناشی از احتراق سوخت های فسیلی حاوی دی اکسید گوگرد و اکسیدهای نیتروژن هستند. انحلال این گازها در آب برج، اسید سولفوریک و اسید نیتریک ضعیف تولید می کند که pH آب را اسیدی کرده و کویل ها، فن استک و قطعات فلزی را به سرعت متلاشی می سازد.

دودکش های آشپزخانه یا خروجی روغن های صنعتی: ذرات چربی و دوده بر روی پکینگ ها می نشینند و لایه ای چسبناک تشکیل می دهند که توانایی مرطوب شوندگی پکینگ را از بین می برد و ضریب انتقال حرارت را به شدت می کاهد.

سیلوی مواد پودری و انبارهای روباز خاک و کارتن: ورود ذرات معلق، براده ها و گرد و غبار به آب تشتک، موجب رسوب گذاری سریع، گرفتگی نازل های پاشش و ایجاد بستری مناسب برای رشد باکتری های بی هوازی می گردد.

بنابراین هدایت خروجی های آلاینده و حفظ فاصله صد متری از چنین مناطقی در طرح های توسعه ای سایت امری اجتناب ناپذیر است.

ارزیابی جنبه های سازه ای، لرزش و مسائل ایمنی در محل نصب

علاوه بر الزامات مربوط به عبور هوا، جنبه های مکانیکی و بارهای سازه ای نیز در جانمایی اهمیت دارند. وزن برج در هنگام پر بودن آب درون تشتک به چندین تن می رسد. اگر محل نصب بر روی سقف یا سازه های مرتفع فلزی در نظر گرفته شده باشد، تحلیل سازه ای برای مقاومت در برابر بارهای استاتیکی و دینامیکی الزامی است.

پروانه های فن و تجهیزات دوار ارتعاشاتی با فرکانس های مشخص تولید می کنند. اگر بررسی دقیق انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات صورت نگیرد و ارتعاش سنجی مناسبی انجام نشود، این لرزش ها می توانند از طریق فونداسیون به ستون های سوله کارخانه و اتاق های کنترل حساس منتقل شوند. استفاده از لرزه گیرهای فنری استاندارد زیر شاسی برج و ایجاد تکیه گاه های مجزا برای خطوط لوله ورودی و خروجی از انتقال نیروهای مکانیکی نامطلوب به سازه های پیرامونی پیشگیری می نماید. همچنین دسترسی جرثقیل و ادوات حمل و نقل به محل استقرار جهت تعمیرات اساسی نظیر خارج کردن فن یا الکتروموتور در زمان اورهال، یکی از الزامات فیزیکی مکان یابی است.

حفاظت در برابر بادبردگی و آسیب به ادوات پیرامونی

پدیده قطره ربایی حتی در مجهزترین برج های خنک کننده با درصدی بسیار کم وجود دارد. قطرات آبی که از دهانه فن به بیرون رانده می شوند، حاوی املاح کلسیمی، نمک های محلول و مواد ضد جلبک و بایوساید هستند. اگر برج در فاصله ای نامناسب از پارکینگ خودروها، پست های برق، تابلوهای توزیع یا دیوارهای پوشش دار فلزی نصب شود، اثرات مخربی ظاهر خواهد شد.

رسوب لکه های سخت بر روی بدنه اتومبیل ها و شیشه های کارخانه، خوردگی ورق های فلزی ساندویچ پانل ها و خطر رخنه رطوبت به داخل تابلوهای برق فشار قوی همگی ناشی از نادیده گرفتن متغیرهای محیطی در جانمایی است. از این رو، رعایت فاصله ایمن و پیش بینی جهت پاشش قطرات در روزهای توفانی نقشی مهم در حفظ سلامت دارایی های کارخانه دارد. کارشناسان همواره در بررسی های مرتبط با انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات لزوم رعایت حریم تاسیساتی را گوشزد می کنند تا از حوادث ایمنی جلوگیری شود.

روش های اصلاحی در محیط های محدود و بدون فضای استاندارد

اگر در کارخانه ای به ناچار برج در محوطه ای محصور یا نزدیک به موانع نصب شده باشد، می توان با اجرای برخی تدابیر مهندسی، اثرات منفی را تا حد زیادی خنثی کرد:

1. نصب لوله های امتداد دهنده فن یا فن استک های بلندتر: افزایش ارتفاع دهانه خروج هوا سبب می شود هوای گرم به سطحی بالاتر از دیوارهای حائل پرتاب شود و امکان بازچرخش به سمت لوورها از بین برود.
2. استفاده از لوورهای هدایت کننده جریان: تعبیه تیغه های زاویه دار در دهانه ورودی هوا به منظور هدایت یکنواخت جریان مکش و ممانعت از ایجاد دالان های کم فشار.
3. باز کردن دریچه در دیوارهای مجاور: ایجاد بازشوهای هوایی بزرگ بر روی دیوارهای انبار یا حصارهای صلب مجاور برای تامین جریان هوای آزاد در پشت لوورها.
4. اضافه کردن هودهای انحراف مسیر خروجی: استفاده از دیفیوزرهای شیب دار بر روی فن استک ها تا هوای مرطوب به سمتی غیر از جهت برج های مجاور تخلیه گردد.

این اصلاحات اثبات می کند که تحلیل دقیق انتخاب محل نصب برج خنک کننده در کارخانه؛ بررسی اثر موانع، بازچرخش هوا و فاصله تجهیزات حتی در طرح های بازسازی و نوسازی تاسیسات قدیمی نیز راهگشا و نجات دهنده است.

رعایت استانداردها و تکیه بر دانش فنی پایدار در فرایندهای صنعتی، بسترساز تولید مستمر و کاهش هزینه های سنگین ناشی از فرسایش و توقف کارخانجات است. مجموعه پارت کارتن در مسیر اعتلای زیرساخت های تولیدی و مهندسی در کشور، همواره ترویج اصول استاندارد، بهره گیری از داده های دقیق تحلیلی و به کارگیری رویکردهای جامع صنعتی را به عنوان اصلی اساسی در مسیر پایداری سازمانی و کیفیت دنبال می نماید.

سوالات متداول

حداقل فاصله مجاز میان لوورهای برج خنک کننده و دیوار مقابل چقدر است؟

به صورت استاندارد، فاصله افقی تا دیوار صلب روبرو نباید از ارتفاع لوورهای ورودی هوای برج کمتر باشد؛ در صورت وجود چند سلول یا قرارگیری دیوار در دو طرف، این فاصله باید حداقل پنجاه درصد افزایش پیدا کند.

چگونه می توان وقوع پدیده بازچرخش هوا را به شکل میدانی تشخیص داد؟

با اندازه گیری دمای حباب تر در فاصله بیست متری از برج و مقایسه آن با دمای حباب تر در دهانه ورودی لوورها؛ اگر دمای حباب تر در ورودی لوورها دو درجه یا بیشتر از هوای آزاد محیط بالاتر باشد، نشانه قطعی وقوع بازچرخش هوای گرم است.

آیا نصب برج خنک کننده در مجاورت پست های برق مجاز است؟

خیر، به دلیل خروج رطوبت بالا و نمک های محلول معلق در جریان قطره ربایی، نصب برج در نزدیکی ترانسفورماتورها و خطوط انتقال برق خطر ایجاد قوس الکتریکی و خوردگی شدید اتصالات را به همراه دارد و باید حریم ایمن حداقل سی متری رعایت شود.

چرا قرار گرفتن برج ها در امتداد عمود بر باد غالب نامطلوب است؟

زیرا هوای گرم و مرطوب خروجی از سلول های بالادست باد به سمت لوورهای سلول های ردیف دوم و سوم رانده می شود و با خفه کردن مکش هوای تمیز، راندمان این سلول ها را تا حد بسیار زیادی کاهش می دهد.
