چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم؟

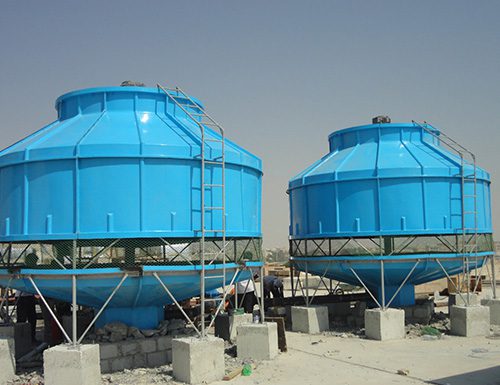

برج های خنک کننده یکی از حیاتی ترین تجهیزات در صنایع فرایندی، نیروگاه ها، پالایشگاه ها و سیستم های تهویه مطبوع به شمار می روند. وظیفه ذاتی این سیستم ها انتقال حرارت مازاد جذب شده از خطوط تولید به اتمسفر از طریق ترکیب فرایند تبخیر و انتقال حرارت محسوس است. در ادبیات مهندسی بهره برداری، دمای سیال خروجی از تشتک به عنوان اصلی ترین متغیر کنترلی شناخته می شود. در شرایط صنعتی واقعی، افزایش نامتعارف یا نوسانات پیش بینی نشده در این دما نشان دهنده اختلال در راندمان ترمودینامیکی کل مجموعه است. بنابراین شناخت عمیق این که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، می تواند مانع از توقف خطوط تولید، آسیب به چیلرها یا کمپرسورها و مصرف تصاعدی انرژی گردد.

تشخیص زودهنگام افت کارایی بدون اتکا به سنسورهای تحلیلی و درک رفتارهای سیال ممکن نیست. دمای آب خروجی هرگز یک عدد ثابت نیست، بلکه بازتابی زنده از برهم کنش میان شرایط جوی محیط، دبی سیال گردشی، بار حرارتی فرایند و وضعیت مکانیکی قطعات داخلی برج است. تحلیل این داده به اپراتور اجازه می دهد تا پیش از وقوع خرابی فاجعه بار، علل ریشه ای اختلال در انتقال حرارت را ردیابی کرده و اقدامات اصلاحی را پیاده سازی کند.

مفاهیم پایه ترمودینامیکی و شاخص های ارزیابی عملکرد

برای این که پاسخ دهیم چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، ابتدا باید با دو مفهوم بنیادین به نام های دامنه سرمایش یا رنج و نزدیکی یا اپروچ آشنا شویم. دامنه سرمایش نشان دهنده تفاضل دمای آب گرم ورودی به برج و دمای آب سرد خروجی از آن است. این متغیر مستقیما با بار حرارتی تجهیزات صنعتی و دبی جرمی آب در مدار ارتباط دارد. در نقطه مقابل، مفهوم اپروچ یا نزدیکی تعریف می شود که اختلاف دمای آب سرد خروجی از تشتک و دمای حباب تر محیط است.

دمای حباب تر در حقیقت مرز نهایی و حداقل دمایی است که آب در تئوری می تواند از طریق تبخیر در یک شرایط جوی مشخص به آن برسد. هیچ برجی نمی تواند آب را به دمایی پایین تر از دمای حباب تر محیط برساند. به همین دلیل، زمانی که در حال ارزیابی هستیم که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، نباید دمای آب خروجی را به شکل مستقل و بدون در نظر گرفتن دمای حباب تر بسنجیم. اگر دمای آب خروجی دو درجه افزایش یابد، باید بلافاصله بررسی شود که آیا دمای حباب تر محیط هم دو درجه بالا رفته است یا خیر. در صورتی که دمای محیط ثابت مانده باشد اما دمای آب سرد خروجی بالا برود، مقدار اپروچ بزرگ تر شده و این نشانه قطعی افت عملکرد داخلی سیستم است.

ابزارهای اندازه گیری و روش جمع آوری داده های رفتاری

داده های خامی که برای این تحلیل استفاده می شوند باید کاملا دقیق و قابل اتکا باشند. خطای سنسورهای دمایی می تواند تحلیلگر را به اشتباه بیندازد. در خطوط لوله خروجی برج باید از حسگرهای دمایی کالیبره شده با ترموول مناسب استفاده شود تا دمای واقعی بدنه سیال بدون تاثیرپذیری از تابش مستقیم خورشید یا باد خوانده شود. در کنار آن، رصد مداوم رطوبت نسبی و دمای حباب خشک محیط برای محاسبه آنی دمای حباب تر الزامی است.

ثبت پیوسته این پارامترها در سیستم های اسکادا به مهندسان این امکان را می دهد که روندهای بلندمدت را رسم کنند. با مقایسه نمودارهای عملکردی با منحنی های طراحی کارخانه سازنده مشخص می شود که سیستم در چه نقاطی دچار افت شده است. وقتی فرایند مانیتورینگ استاندارد باشد، به راحتی می دانیم چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم و تغییرات دمایی را به بخش های مشخصی مانند افت هوادهی، رسوب گذاری یا خرابی توزیع سیال نسبت دهیم.

تاثیر اختلال در سیستم توزیع آب بر دمای خروجی

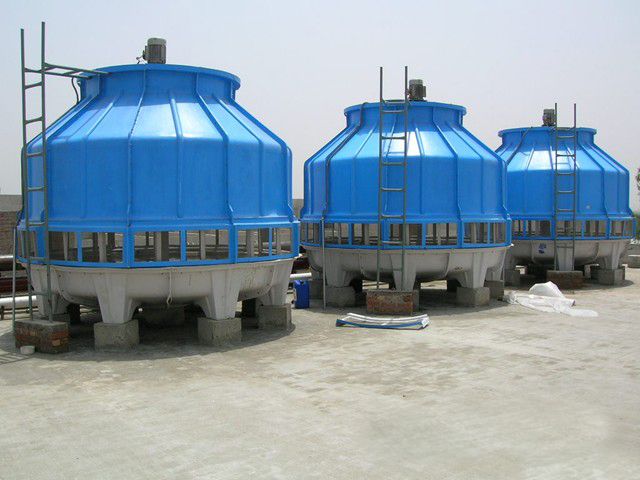

یکی از رایج ترین دلایلی که دمای آب در خروجی برج بالا می رود، توزیع نامتوازن سیال روی پکینگ ها است. در برج های مکانیکی مدار باز یا مدار بسته، آب گرم ورودی از طریق شبکه ای از لوله ها و نازل های اسپری بر روی سطوح پکینگ پاشیده می شود. نازل ها باید زاویه پاشش یکنواخت داشته باشند و پوشش کامل بر روی سطح خنک کننده ایجاد کنند.

اگر نازل ها به دلیل وجود ذرات معلق، گل و لای یا تکه های رسوب مسدود شوند، یا در اثر فشار نامناسب الگوی پاشش آنها مخروطی ناقص شود، پدیده جریان کانالی شکل می گیرد. در این حالت، بخشی از پکینگ کاملا خشک می ماند در حالی که بخش دیگر با حجم عظیمی از سیال پرفشار بمباران می شود. این اتفاق زمان تماس موثر میان قطرات آب و جریان هوای مکیده شده را شدیدا می کاهد. در نتیجه، آب فرصت کافی برای تبخیر و انتقال حرارت پیدا نمی کند و بدون خنک سازی مناسب مستقیما وارد تشتک می شود. در چنین رخدادهایی اگر به صورت فنی بررسی کنیم که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، متوجه می شویم که دمای آب تشتک به رغم مصرف کامل برق در فن ها، چندین درجه بالاتر از حالت استاندارد ثبت می شود.

پکینگ ها و رسوب گذاری بیولوژیکی و معدنی

پکینگ ها قلب تپنده برج خنک کننده هستند و وظیفه دارند مساحت تماس سطحی آب و هوا را تا چندین برابر افزایش دهند و سرعت سقوط قطرات آب را کنترل کنند. کیفیت آب در گردش نقشی بی چون و چرا در سلامت این سطوح دارد. با گذشت زمان و به دلیل رسوب کربنات کلسیم یا شکل گیری بایوفیلم های لزج ناشی از فعالیت باکتری ها، شیارهای نازک پکینگ مسدود می گردند.

وقتی پکینگ رسوب می گیرد دو اتفاق هم زمان رخ می دهد: اول آن که لایه رسوب به عنوان یک عایق حرارتی عمل می کند و تبادل حرارت میان لایه های آب و هوا را کند می سازد. دوم آن که کانال های عبور هوا تنگ شده و مقاومت استاتیکی در برابر جریان هوای فن به شدت افزایش می یابد. فن در برابر این افت فشار ناتوان شده و دبی حجمی هوای عبوری سقوط می کند. این زنجیره از اتفاقات به بالا رفتن دمای آب در تشتک ختم می شود. بر همین اساس، درک این موضوع که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، ما را مستقیما به بازرسی چشمی و ارزیابی وزن پکینگ ها هدایت می کند، زیرا رسوب گرفتگی پکینگ ها وزن سازه را تا چند برابر افزایش داده و راندمان را فلج می سازد.

نقایص مکانیکی در فن ها، درایوها و هوادهی

کاهش حجم هوای گذرنده از میان سطوح انتقال حرارت یکی دیگر از متهمان اصلی افزایش دمای آب خروجی است. سیستم های مکانیکی محرک هوا شامل پره های فن، گیربکس، پولی ها، تسمه ها و الکتروموتور هستند. بروز هرگونه ایراد در این اجزا سریعا بر پروفایل دمایی سیال خروجی اثر می گذارد.

تغییر زاویه پره های فن: اگر زاویه پره ها در طول زمان به علت لرزش شل شده یا دچار انحراف شود، زاویه حمله پره تغییر کرده و دبی هوای جابه جا شده افت می کند.

فرسودگی و شل شدن تسمه ها: در سیستم های تسمه پولی، لغزش تسمه باعث می شود فن با دوری کمتر از دور نامی موتور بچرخد که این امر جریان هوای القایی را به شدت کم می کند.

فرسایش لبه پره ها: خوردگی یا رسوب روی پره ها منجر به بر هم خوردن تعادل دینامیکی فن و افت راندمان هوادهی می شود.

در تمامی این موارد، با ثبت تغییرات محسوس در خروجی آب و ثابت ماندن بار حرارتی ورودی، به سرعت می توان پی برد که ریشه ایراد در سیستم هوادهی است. با در نظر داشتن این که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، متوجه می شویم که پایش هم زمان دمای خروجی با آمپراژ موتور فن می تواند نقص مکانیکی را فورا تایید کند. اگر آمپراژ کاهش یافته و دمای آب خروجی بالا رفته باشد، قطعا جریان هوای عبوری دچار مانع یا افت دور شده است.

بار حرارتی مازاد و تغییرات غیرمنتظره در دبی آب

سیستم های خنک کاری بر مبنای توان مشخصی از دفع حرارت بر حسب کیلووات یا تن تبرید طراحی می شوند. تغییر در فرایندهای صنعتی بالادست گاهی اوقات بدون هماهنگی با تیم تاسیسات رخ می دهد. به عنوان مثال، اضافه شدن یک مبدل حرارتی جدید به خط یا افزایش ظرفیت تولید در یک کارخانه، بار حرارتی بازگشتی به برج را به صورت ناگهانی افزایش می دهد.

وقتی بار حرارتی بالا می رود، دمای آب گرم ورودی به مراتب داغ تر از محدوده طراحی وارد برج می شود. حتی اگر برج با حداکثر ظرفیت مکانیکی خود کار کند، به دلیل محدودیت سطح انتقال حرارت نمی تواند آب را به دمای مطلوب برساند و در نتیجه دمای آب خروجی بالاتر می رود. از طرف دیگر، افزایش دبی آب فراتر از محدوده استاندارد باعث بالا رفتن ضخامت فیلم آب روی پکینگ ها می شود و اجازه عبور آزادانه به هوا را نمی دهد که به آن پدیده غرقاب شدن می گویند. در تحلیل این که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، باید همواره از بالانس بودن دبی جرمی آب با ظرفیت نامی برج اطمینان حاصل کرد و بار حرارتی واقعی را از حاصل ضرب دبی در تفاضل دمای ورودی و خروجی استخراج نمود.

پدیده بازچرخش هوا و تاثیر آن بر پارامترهای دمایی

پدیده بازچرخش یا Recirculation هنگامی رخ می دهد که هوای گرم و اشباع خارج شده از بالای فن استک مجددا توسط مکش ورودی های جانبی برج به داخل کشیده شود. این اتفاق معمولا ناشی از طراحی نامناسب جانمایی برج در نزدیکی دیوارها، جهت باد نامساعد یا سرعت ناکافی خروج هوا از دهانه فن است. ورود هوای اشباع به داخل لوورها به صورت مصنوعی دمای حباب تر محلی اطراف برج را بالا می برد.

در این شرایط، محیط اطراف برج از نظر رطوبتی به حد اشباع نزدیک می شود و ظرفیت هوا برای جذب رطوبت از طریق تبخیر به شدت افت می کند. با سقوط پتانسیل تبخیر، افت شدید انتقال حرارت رخ داده و دمای خروجی تشتک افزایش می یابد. زمانی که مهندسان فرایند به دنبال پاسخی برای این سوال هستند که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، اندازه گیری دمای حباب تر دقیقا در دهانه لوورهای ورودی می تواند نشان دهد که آیا هوای خروجی در حال ورود مجدد به تجهیز است یا خیر.

راهکارهای تحلیل داده های دمایی در نگهداری پیشگیرانه

برای پیاده سازی یک پروتکل مدرن عیب یابی بر اساس دمای خروجی، باید مراحل گام به گام زیر در برنامه های پایش وضعیت گنجانده شود:

1. تطبیق پیوسته مقدار اپروچ با استانداردهای کارخانه: هرگونه افزایش تدریجی در فاصله میان دمای خروجی و دمای حباب تر نشان دهنده نیاز به اسیدشویی پکینگ ها یا شستشوی تشتک است.
2. کنترل تغییرات پله ای دما: اگر دمای آب خروجی به شکل ناگهانی و در یک بازه زمانی کوتاه بالا برود، معمولا نقص مکانیکی مانند بریدن تسمه، سوختن الکتروموتور یا افتادن یکی از نازل های اصلی توزیع آب رخ داده است.
3. تحلیل روزانه نوسانات شب و روز: در ساعاتی از شب که دمای حباب تر افت می کند، دمای خروجی نیز باید مطابق با شیب استاندارد کاهش یابد. اگر سیستم در طول شب قادر به پاسخگویی به کاهش دمای محیط نباشد، نشان از کاهش ظرفیت تبخیر به علت گرفتگی شدید مسیر هوا است.
4. بالانس داده های حرارتی با سایر متغیرها: ترکیب متغیر دمای خروجی با افت فشار در مسیر کویل ها یا لوله ها به تکنسین ها کمک می کند تا عیب یابی را با قطعیت کامل انجام دهند.

با تسلط بر این تکنیک ها، این پرسش که چگونه از روی تغییرات دمای آب خروجی، افت عملکرد برج خنک کننده را تشخیص دهیم، دیگر یک ابهام مهندسی پیچیده نخواهد بود، بلکه به ابزاری قدرتمند برای افزایش طول عمر مفید تجهیزات، بهینه سازی چشمگیر مصرف برق و آب و کاهش هزینه های سرسام آور توقف ناخواسته کارخانه تبدیل می شود.

در پروژه های صنعتی سنگین و تاسیسات پیشرفته که پایداری فرایندها اهمیت فوق العاده ای دارد، طراحی دقیق بر اساس استانداردها و انتخاب تجهیزات مقاوم نقشی حیاتی در پایداری خطوط ایفا می کند. شرکت پارت کارتن در حوزه های مهندسی، صنعتی و بهینه سازی ساختارهای تولیدی همواره بر استفاده از روش های علمی، اندازه گیری های تحلیلی و کنترل مستمر متغیرهای کلیدی برای دستیابی به حداکثر بهره وری تاکید دارد.

سوالات متداول

فاصله نزدیکی یا اپروچ استاندارد در برج های خنک کننده معمولا چقدر است؟

در طراحی های استاندارد صنعتی، مقدار اپروچ معمولا بین سه تا شش درجه سانتی گراد در نظر گرفته می شود. اگر این عدد از هفت یا هشت درجه فراتر رود، نشان دهنده افت راندمان برج یا اضافه بار حرارتی است.

چرا در هوای مرطوب، دمای آب خروجی برج خنک کننده افزایش می یابد؟

عملکرد برج خنک کننده بر پایه تبخیر آب استوار است. در هوای مرطوب، دمای حباب تر بالا می رود و ظرفیت هوا برای جذب بخار آب اضافی کاهش می یابد؛ در نتیجه نرخ تبخیر کم شده و آب با دمای بالاتری از برج خارج می شود.

آیا تغییر دمای آب خروجی می تواند به تنهایی نشانه خرابی نازل های آب باشد؟

اگر بار حرارتی و شرایط جوی تغییر نکرده باشد و جریان هوای فن نیز نرمال باشد اما دمای خروجی ناگهان چند درجه بالا برود، تغییر زاویه یا گرفتگی نازل های پاشش یکی از محتمل ترین دلایل است که با بررسی چشمی سریعا تایید می شود.

پدیده جریان کانالی چه تاثیری بر دمای خروجی برج دارد؟

جریان کانالی باعث می شود آب به جای پخش شدن یکنواخت در تمام پکینگ، از چند مسیر متمرکز به سمت پایین سقوط کند. این موضوع زمان تماس آب و هوا را کم می کند و منجر به خروج آب بدون خنک کاری کافی می شود.
